Arm - wiper - front screen (page 2 of 2)

WIPERS AND WASHERS

84-4

REPAIRS

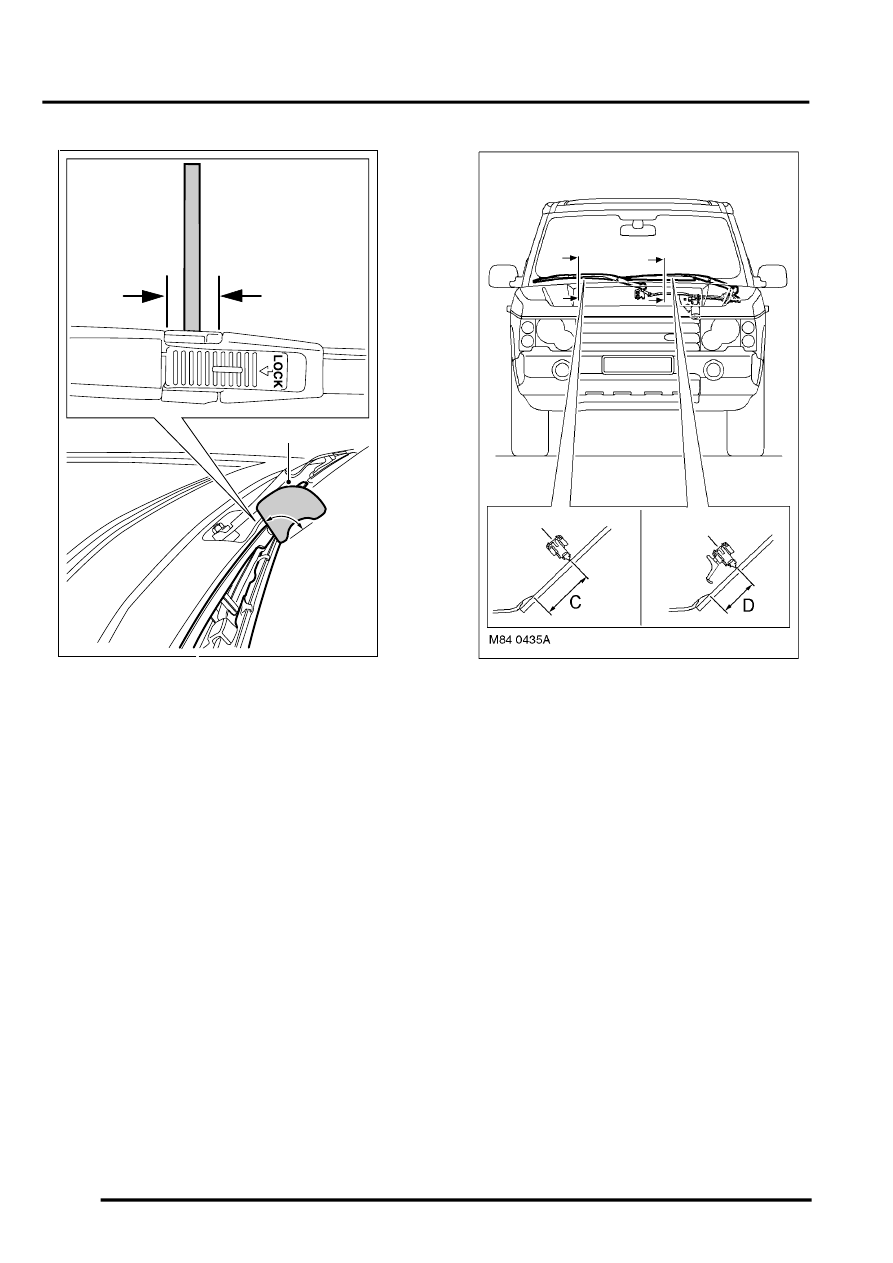

2. Fit wiper arm assembly to spindle, fit and finger

tighten nut. Position LRT-84-001 to windscreen
between points 'A' and 'B' on wiper arm, align
face of wiper arm to 86

°

.

3. While maintaining the 86

°

 angle, set the

respective wiper arms to the dimensions
shown. Passenger side 'C' = 58 mm (2.283).
Drivers side 'D' = 40.5 mm (1.594).

4. Measurement must be taken from lip of the

plenum glass seal to the lip of the wiper blade
adjacent to wiper arm/blade pivot.

5. Tighten wiper arm nut to 34 Nm (25 lbf.ft).
6. Fit nut cover.
7. Close bonnet.

86o

LRT-84-001

A

B

M84 0436
