Cover - one piece - front seat cushion (page 3 of 3)

SEATS

REPAIRS

76-5-5

15. Release seat cover beading from rear of frame.
16. Release seat cover beading from sides and

front of frame.

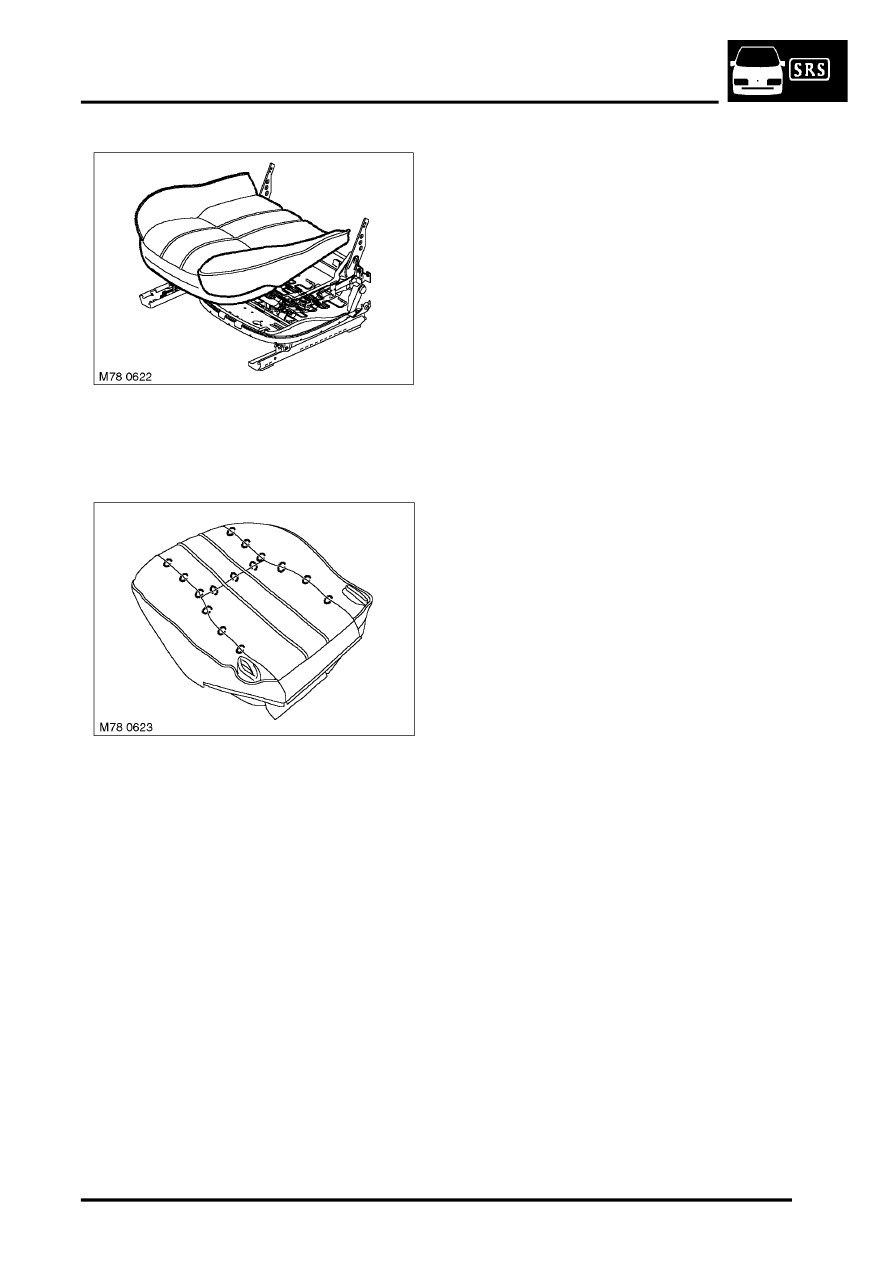

17. Remove seat cushion and cover assembly.
18. Remove 15 hog rings securing cover to

cushion, remove cover.

Refit

1. Position cover to cushion and secure with hog

rings.

2. Position and secure cover and cushion

assembly to frame.

3. Position squab frame to seat frame, fit Torx

bolts tighten to 25 Nm (18 lbf.ft).

4. Route lumbar harness through squab cover

and secure to frame.

5. Connect multiplug to heated seat circuit.
6. Connect lumbar harness multiplugs to pump

and valve.

7. Position backboard to seat assembly, fit studs

securing lower of backboard.

8. Position and fit both sides of squab cover to

backboard.

9. Position lower squab cover to backboard and

staple.

10. Fit backboard tension straps to under seat

retaining clips.

11. Fit switch pack assembly.

 +

 SEATS, REPAIRS, Switch pack -

seat memory.

12. Position inner seat base finisher and secure

with screw.

13. Fit armrest to boss and secure with Allen bolt,

tighten to 25 Nm (18 lbf.ft).

14. Fit seat assembly.

 +

 SEATS, REPAIRS, Front seat.
