Seat belt - centre - rear (page 2 of 2)

RESTRAINT SYSTEMS

REPAIRS

75-3

13. Raise squab cover and cushion to gain access

to headrest guides.

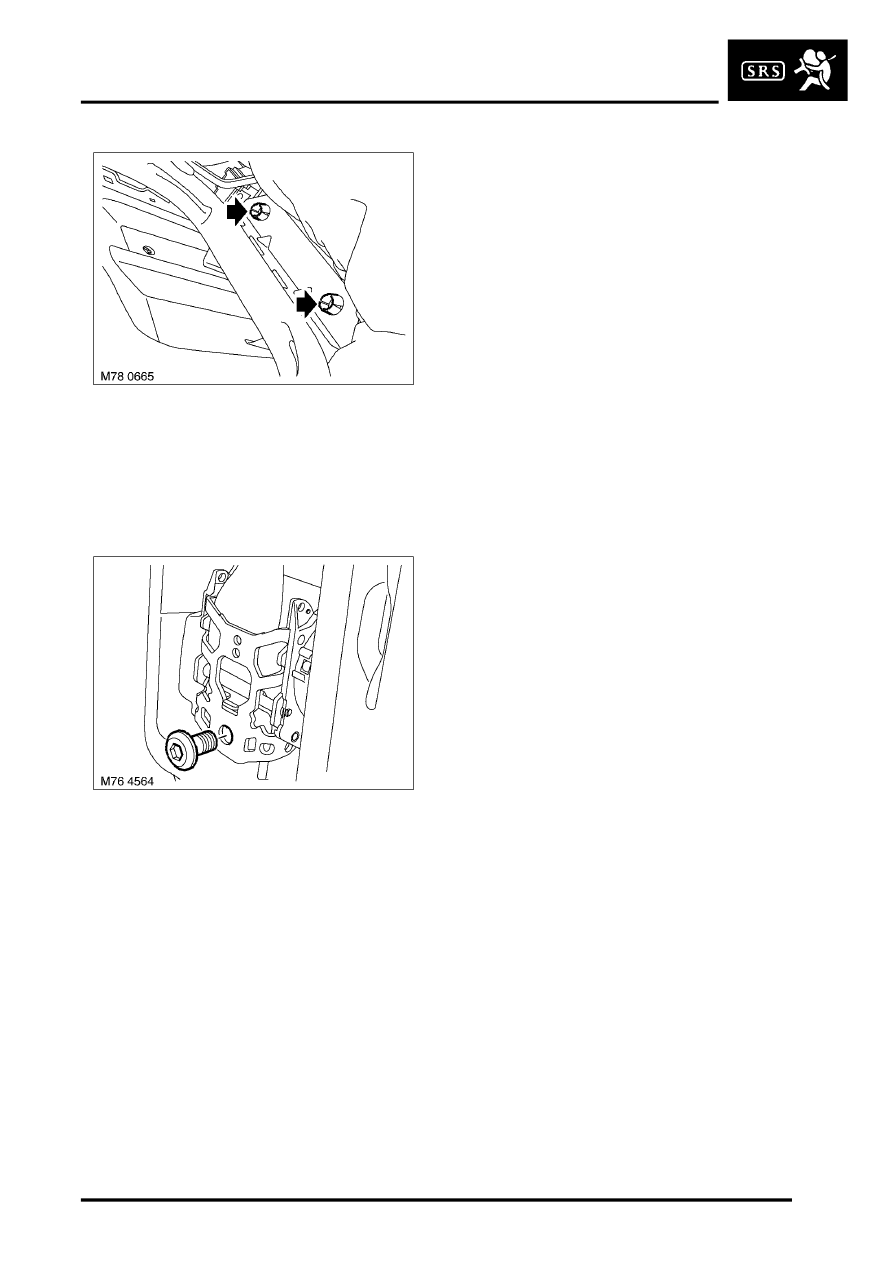

14. Release 3 clips securing headrest guides to

frame, remove guides.

15. Remove cover and cushion assembly from

frame and feed seat belt through assembly.

16. Remove and discard Torx bolt securing seat

belt reel to squab frame, remove reel.

Refit

1. Position seat belt reel and secure with Torx bolt

and tighten to 48 Nm (35 lbf.ft).

2. Feed seat belt through cover and cushion

assembly and fit assembly to frame.

3. Position and fit headrest guides in squab

assembly.

4. Position and fit seat fold release button

escutcheon.

5. Secure squab cover beading to sides and

bottom of frame.

6. Position seat belt finisher and secure with

screws.

7. Fit rear squab finisher.



 +

 SEATS, REPAIRS, Finisher - rear

seat squab.

8. Fit armrest front finisher assembly.



 +

 SEATS, REPAIRS, Finisher - arm

rest - rear seat - front.

9. Fit seat belt through cover and cushion

assembly.

10. Position seat belt to frame and fit Torx bolt,

tighten to 48 Nm (35 lbf.ft).

11. Fit seat cover beading to sides and front.
12. Position squab frame to seat frame and secure

LH side with Torx bolt, tighten to 25 Nm (18
lbf.ft).

13. Connect squab cover heated seat multiplug.
14. Fit seat fold mechanism.



 +

 SEATS, REPAIRS, Hinge - rear seat

- side.

15. Fit seat base finisher.



 +

 SEATS, REPAIRS, Finisher - seat

base rear.
