Airbag module - steering wheel - deployment - off vehicle (page 2 of 2)

RESTRAINT SYSTEMS

REPAIRS

75-21

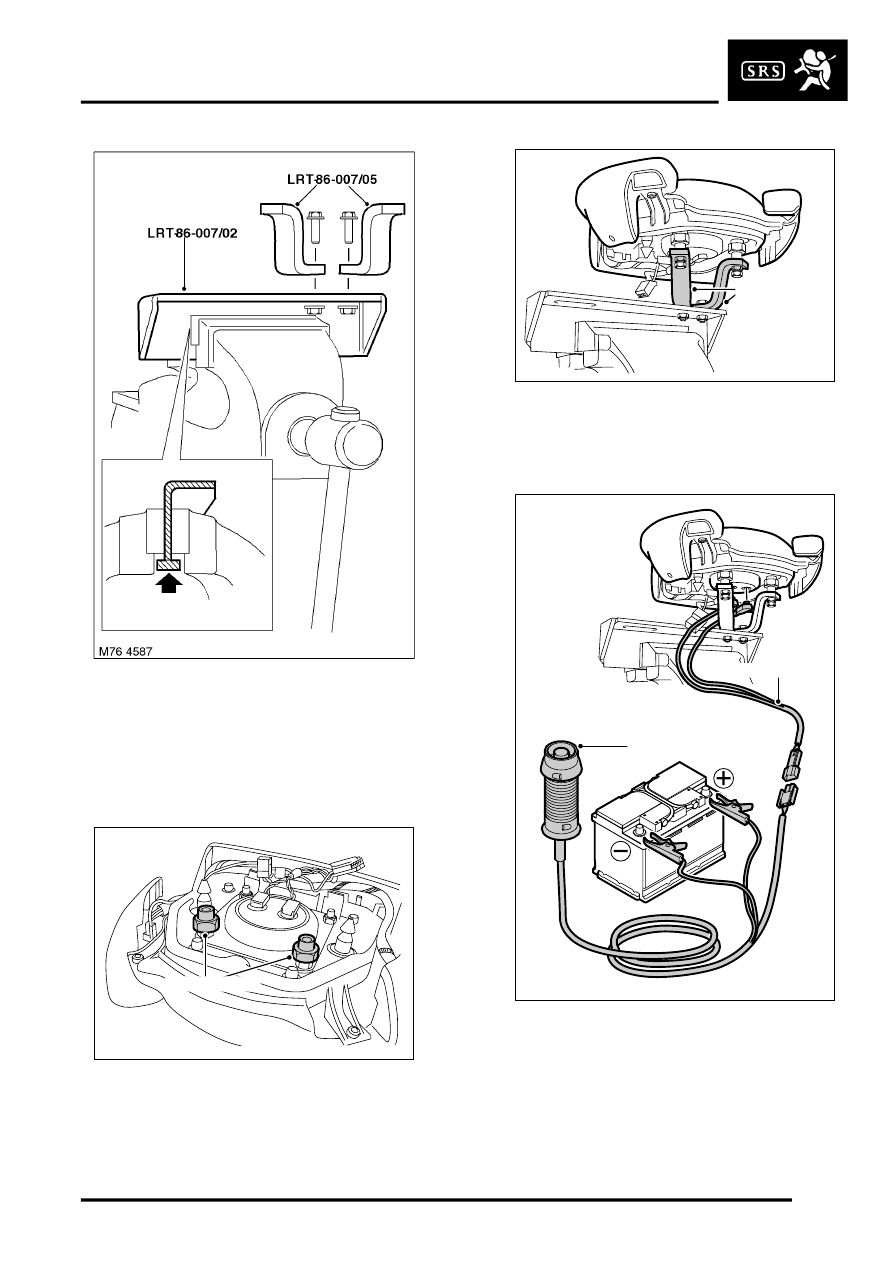

4. Position LRT-86-007/02 in vice, ensuring that

vice jaws grip tool above the bottom flange to
prevent possibility of tool being forced upwards
during detonation. Tighten vice.

5. Fit and secure 2 off LRT-86-007/05 to LRT-86-

007/02.

6. Fit and secure 2 off LRT-86-007/08 to airbag

lower fixing studs.

7. Fit and secure airbag to LRT-86-007/05.
8. Connect deployment tool fly lead LRT-86-003/

05 to airbag.

9. Connect deployment tool LRT-86-003 to

deployment tool fly lead LRT-86-003/05.

10. Connect deployment tool LRT-86-003 to

battery.

WARNING: Ensure all personnel are at least
15 metres (50 feet) away from the airbag
module.

M76 4588

LRT-86-007/08

LRT-86-007/05

M76 4589

M76 4590A

LRT-86-003

LRT-86-003/05
