Link - anti roll bar

REAR SUSPENSION

REPAIRS

64-17

Bushes - lower arm - rear

$% 64.35.17

The bushes must be replaced as a pair, LH and RH
sides.

Remove

1. Remove lower arms.



 +

 REAR SUSPENSION, REPAIRS, Arm

assembly - lower.

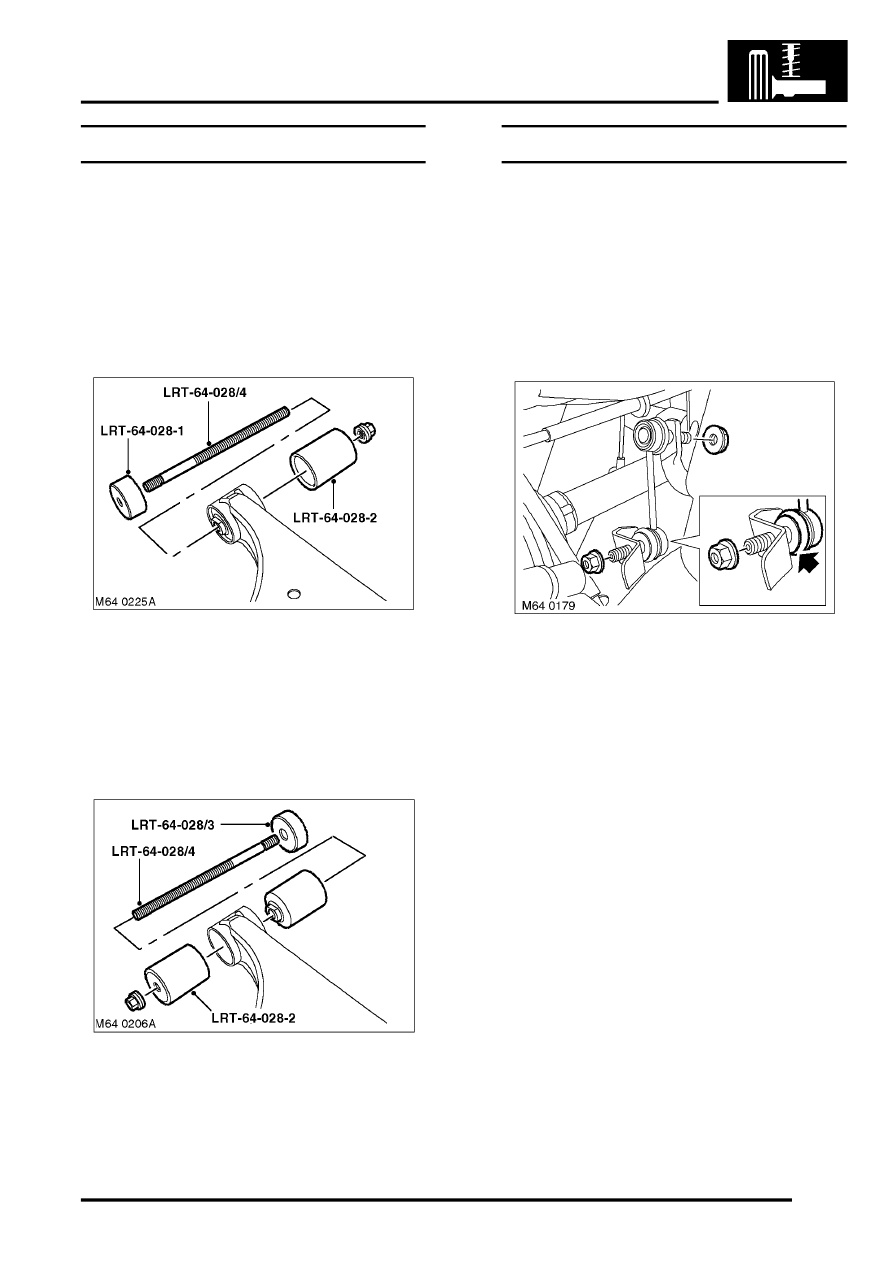

2. Remove bush using LRT-64-028/1 with LRT-

64-028/2 and LRT-64-028/3 in direction shown.

3. Repeat procedure for other side.

Refit

1. Ensure bush and bush location in lower arm is

clean.

2. Fit bush using LRT-64-028/4 with LRT-64-028/

2 and LRT-64-028/3 in direction shown.

3. Repeat procedure for other side.
4. Fit lower arms.



 +

 REAR SUSPENSION, REPAIRS, Arm

assembly - lower.

Link - anti roll bar

$% 64.35.24

Remove

1. Raise rear of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove road wheel.

3. Remove nut securing anti-roll bar link to anti-

roll bar.

CAUTION: Use an open ended spanner on
flats provided to prevent ball joint rotating.

4. Remove nut securing anti-roll bar link to lower

arm.

5. Release link from anti-roll bar.
6. Remove anti-roll bar link and collect washer

fitted to lower ball joint.

CAUTION: Note position of washer for refit.

Refit

1. Fit washer to ball joint, fit anti-roll bar link, fit

nuts and tighten to 100 Nm (74 lbf.ft).

CAUTION: The washer is hardened and
must be fitted in the correct position.

2. Fit road wheel and tighten nuts to 140 Nm (103

lbf.ft).

3. Remove stands and lower vehicle.
