Land Rover L322 Range Rover Service Procedures75 · REAR SUSPENSION
75 · Steering & suspension

Ball joint - lower

Make
Land Rover
Model
Range Rover L322 Range Rover Service Procedures
Section
REPAIRS › Ball joint - lower
REAR SUSPENSIONBall joint - lower
background image

REAR SUSPENSION

64-6

REPAIRS

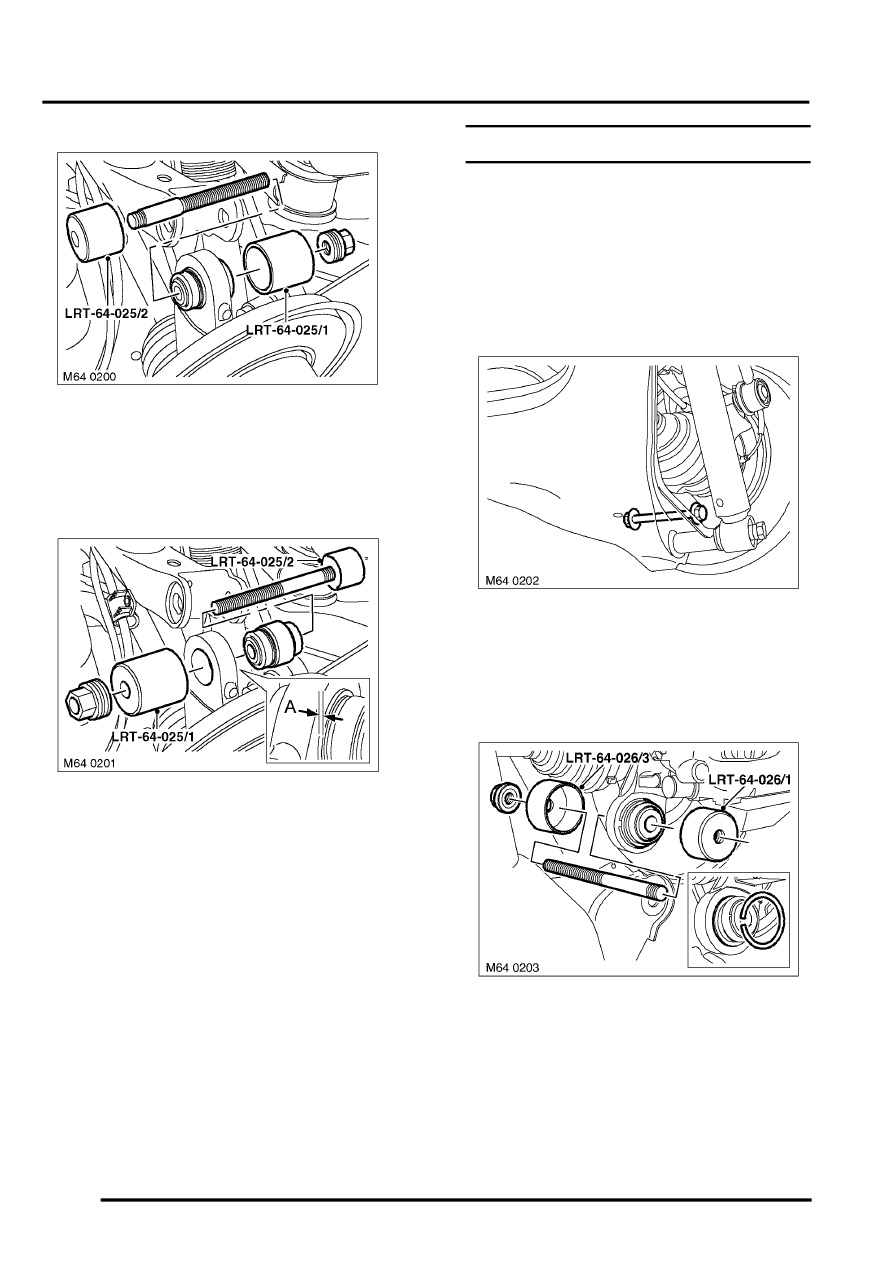

8. Remove ball joint using LRT-64-025/1  with

LRT-64-025/2, (RH side illustrated).

Refit

1. Clean ball joint and location in hub.

2. Fit ball joint with chamfer facing towards rear

using LRT-64-025/1 with LRT-64-025/2  to give
protrusion 'A' from machined face. Protrusion
'A' = 0.75 mm (0.030 in.).

3. Align hub to upper arm, fit new bolt, align

eccentric to reference mark and lightly tighten.

4. Fit Allen screw securing brake pipe to upper

arm and tighten to 5 Nm (3.7 lbf.ft).

5. Secure ABS sensor lead.
6. Fit road wheel and tighten nuts to 140 Nm (103

lbf.ft).

7. Lower vehicle.
8. Check wheel alignment.
9. Tighten bolt securing upper arm to hub to 165

Nm (121 lbf.ft).

Ball joint - lower

$% 64.15.08

Remove

1. Remove tie rod.



 +

 REAR SUSPENSION, REPAIRS, Tie

rod.

2. Position jack under damper mounting bracket

to support lower arm.

3. Remove and discard nut and bolt securing

lower arm to hub.

4. Lower support jack.
5. Release hub from lower arm and support to

give access to ball joint.

6. Remove and discard circlip.
7. Remove lower bolt securing brake disc

backplate.

8. Remove ball joint using LRT-64-026/1 with

LRT-64-026/3, (RH side illustrated).
