Rear floor extension

PANEL REPAIRS

-44

REPAIRS

Spare wheel well

In this procedure, the body rear assembly is also
replaced in conjunction with the spare wheel well.

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.
3. Remove body rear assembly.

 +

 , , Body rear assembly.

4. Remove heat shield from spare wheel well.

Repair

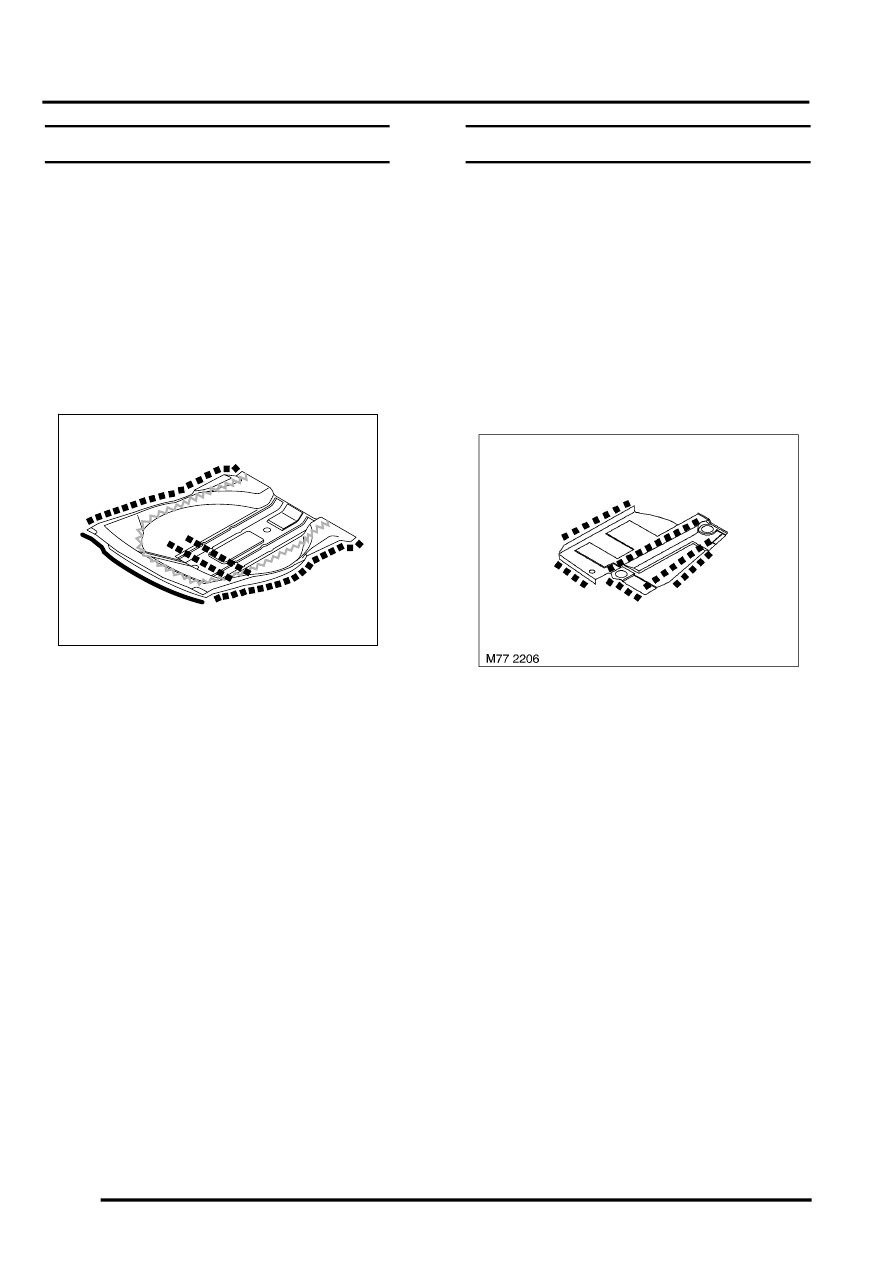

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Fit heat shield to spare wheel well.
2. Fit body rear assembly.

 +

 , , Body rear assembly.

3. Connect alternator.
4. Connect battery earth lead.

Rear floor extension

The rear floor extension is replaced with either the
body rear assembly or the rear body side panel.

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.
3. Remove body rear assembly or the rear body

side panel.


 +

 , , Body rear assembly.

4. Remove heat shield from spare wheel well.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Refit is the reversal of the removal.

M77 2203
