Body side panel - rear section (page 2 of 2)

PANEL REPAIRS

REPAIRS

-39

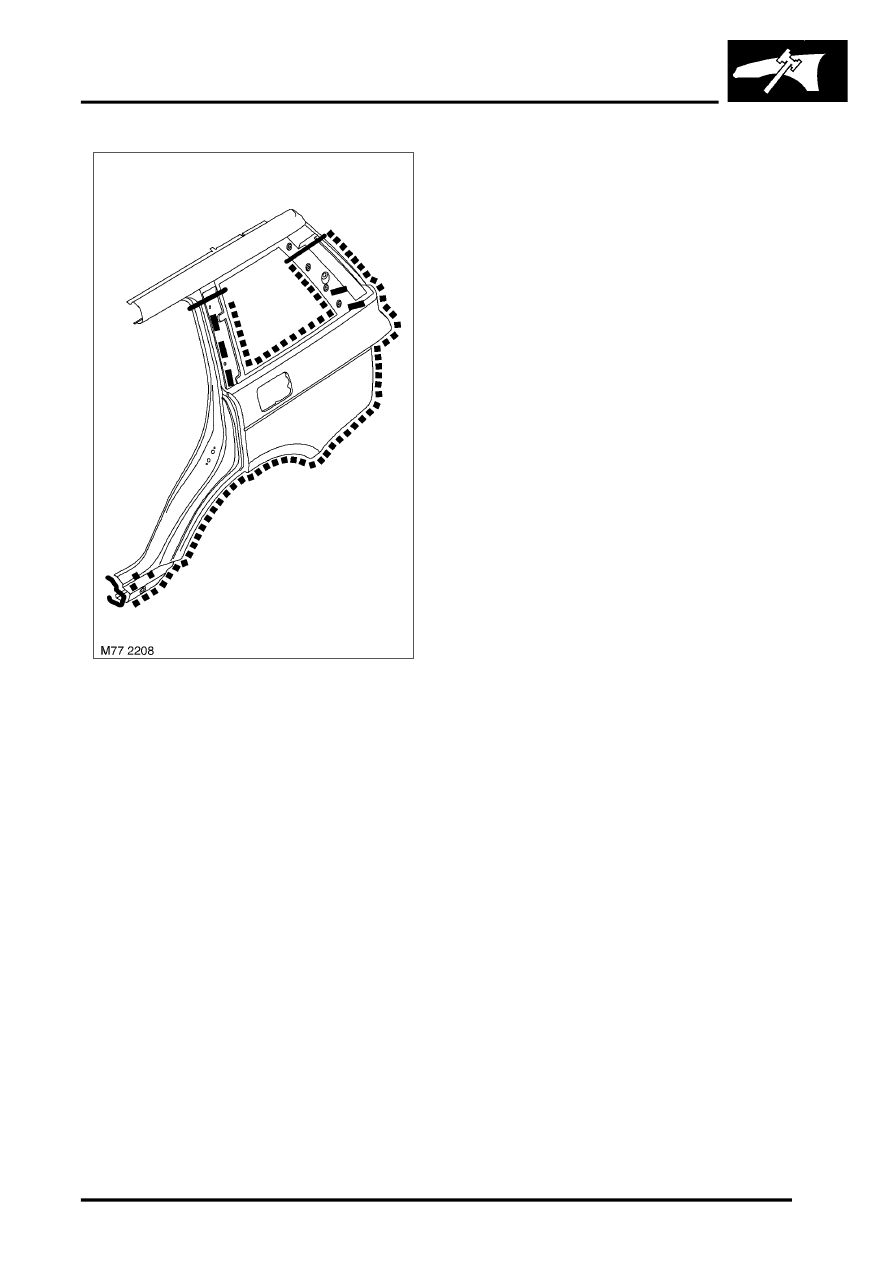

2. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Fit insulation to rear quarter area.
2. Position vehicle harness to 'D' post and rear

quarter area.

3. Fit luggage compartment carpet.
4. Fit all navigation and in car entertainment

components to rear quarter area.


 +

 NAVIGATION AND IN CAR

ENTERTAINMENT, REPAIRS, Power
amplifier.

5. Fit lower rear quarter trim casing.



 +

 INTERIOR FITTINGS, REPAIRS,

Trim casing - rear quarter - lower.

6. Fit and secure rear carpet.
7. Fit 'E' post internal finisher.



 +

 INTERIOR FITTINGS, REPAIRS,

Trim finisher - 'E' post.

8. Fit air suspension cross link valve.



 +

 REAR SUSPENSION, REPAIRS,

Valve assembly - cross link.

9. Fit rear wheel arch liner.

10. Fit rear seat belt.
11. Fit 'E' post external finisher.



 +

 EXTERIOR FITTINGS, REPAIRS,

Finisher - 'E' post.

12. Fit rear quarter light glass.



 +

 SCREENS, REPAIRS, Glass -

quarter light - rear.

13. Fit tail lamp assembly.



 +

 LIGHTING, REPAIRS, Lamp

assembly - tail.

14. RH side: Fit fuel filler neck.
15. RH side: Fit fuel flap and fuel flap release

mechanism.

16. Fit sill finisher.



 +

 EXTERIOR FITTINGS, REPAIRS,

Extension - spoiler - front bumper.

17. Fit exhaust assembly.



 +

 MANIFOLD AND EXHAUST SYSTEM

- Td6, REPAIR, Exhaust system and
mountings.

18. Fit rear bumper armature.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper armature - rear.

19. Fit rear door and tail door strikers.
20. Fit rear door and tail door aperture seals.
21. Fit rear door.
22. Fit rear road wheel.
23. RH side: Refill fuel tank.



 +

 FUEL DELIVERY SYSTEM - Td6,

ADJUSTMENTS, Tank - drain.

24. Connect alternator.
25. Connect battery earth lead.
