Top rail - fascia

INTERIOR FITTINGS

76-3-12 REPAIRS

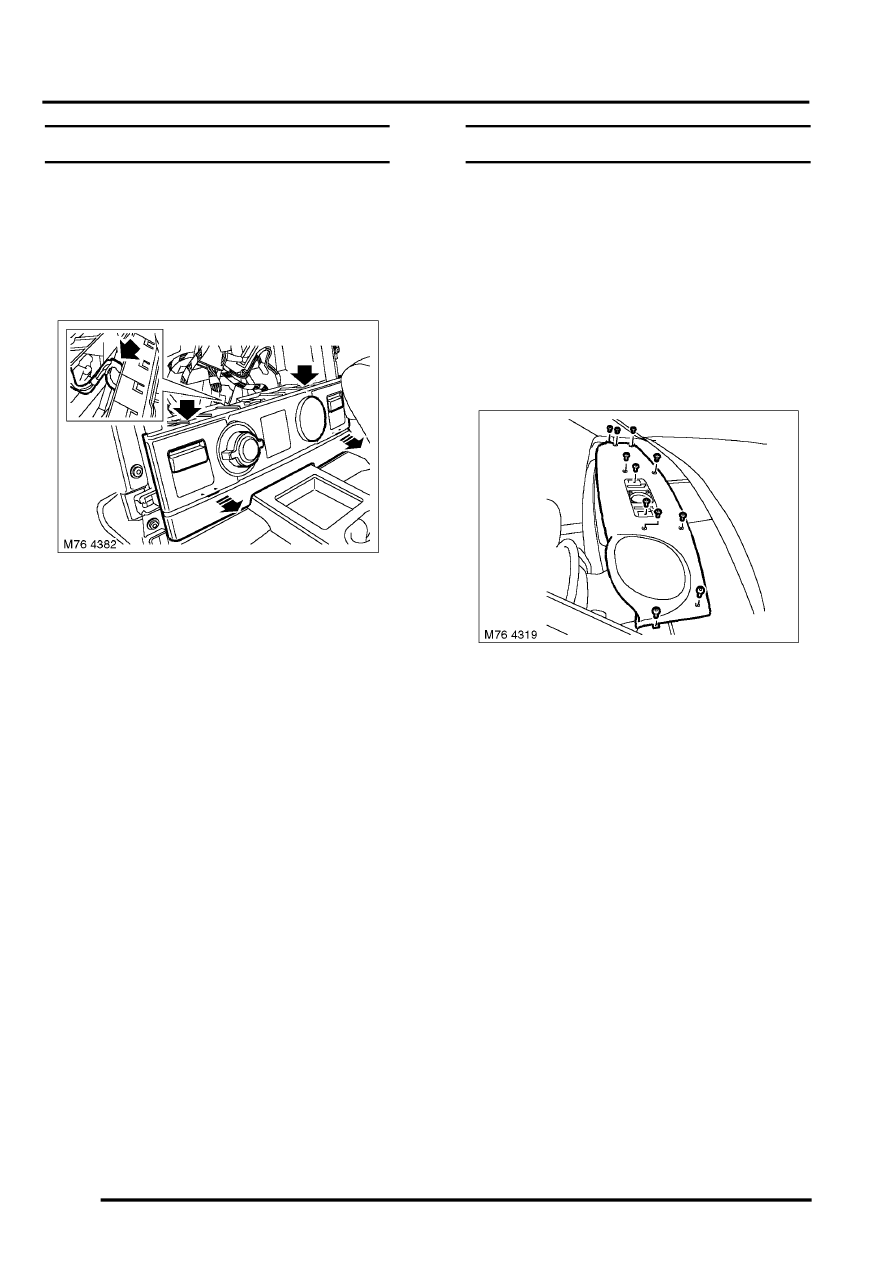

Switch panel - air suspension

$% 76.25.41

Remove

1. Remove heating control assembly.

 +

 HEATING AND VENTILATION,

REPAIRS, Controls - heater (ECU).

2. Carefully release clips securing air suspension

switch panel, disconnect multiplug and remove
the panel.

Refit

1. Position air suspension switch panel, connect

multiplug and secure panel to carrier.

2. Fit heating control assembly.

 +

 HEATING AND VENTILATION,

REPAIRS, Controls - heater (ECU).

Top rail - fascia

$% 76.46.04

Remove

1. Remove drivers side upper trim finisher.

 +

 INTERIOR FITTINGS, REPAIRS,

Finisher - upper - drivers side.

2. Remove passenger side upper trim finisher.

 +

 INTERIOR FITTINGS, REPAIRS,

Finisher - upper - passenger's side.

3. Carefully release clips securing centre grille to

top rail. Remove grille.

4. Remove 11 Torx screws securing top rail to

fascia, carefully pull top rail rearward and
release.

5. Disconnect speaker multiplug and remove top

rail.

NOTE: Do not carry out further dismantling if
component is removed for access only.

6. Remove 4 Torx screws securing speaker to top

rail and remove speaker.
