Resistor unit - fan motor - RHD

HEATING AND VENTILATION

80-10

REPAIRS

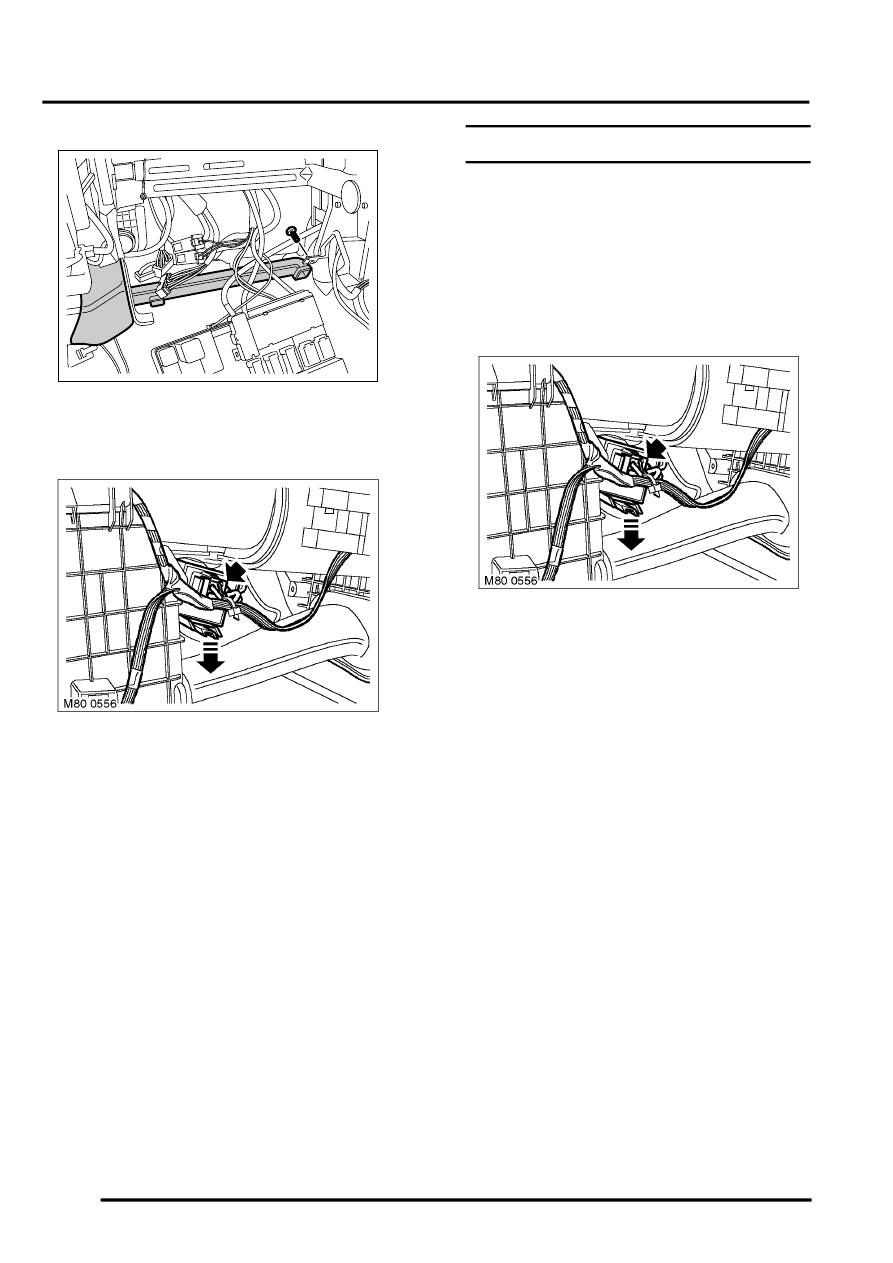

5. Remove screw securing footwell heating duct

to carrier. Remove duct.

6. Disconnect multiplug from resistor.
7. Release clip securing resistor to heater

assembly, remove resistor.

Refit

1. Position resistor to heater assembly, locate on

dowels and secure.

2. Connect multiplug to resistor.
3. Position and secure footwell heating duct.
4. Position fuse box, secure with screws.
5. Connect multiplugs to fuse box.
6. Fit glove box.

 +

 INTERIOR FITTINGS, REPAIRS,

Glove box.

7. Connect battery earth lead.

Resistor unit - fan motor - RHD

$% 80.20.17

Remove

1. Remove closing panel.

 +

 INTERIOR FITTINGS, REPAIRS,

Closing panel - passenger side.

2. Remove screw securing footwell heating duct,

remove duct.

3. Disconnect multiplug from resistor.
4. Release clip securing resistor to heater

assembly, remove resistor.

Refit

1. Position resistor to heater assembly, locate on

dowels and secure.

2. Connect multiplug to resistor.
3. Position and secure footwell heating duct.
4. Fit closing panel.

 +

 INTERIOR FITTINGS, REPAIRS,

Closing panel - passenger side.

M82 0799
