Harness - engine - Td6 (page 4 of 5)

HARNESSES

REPAIRS

86-8-5

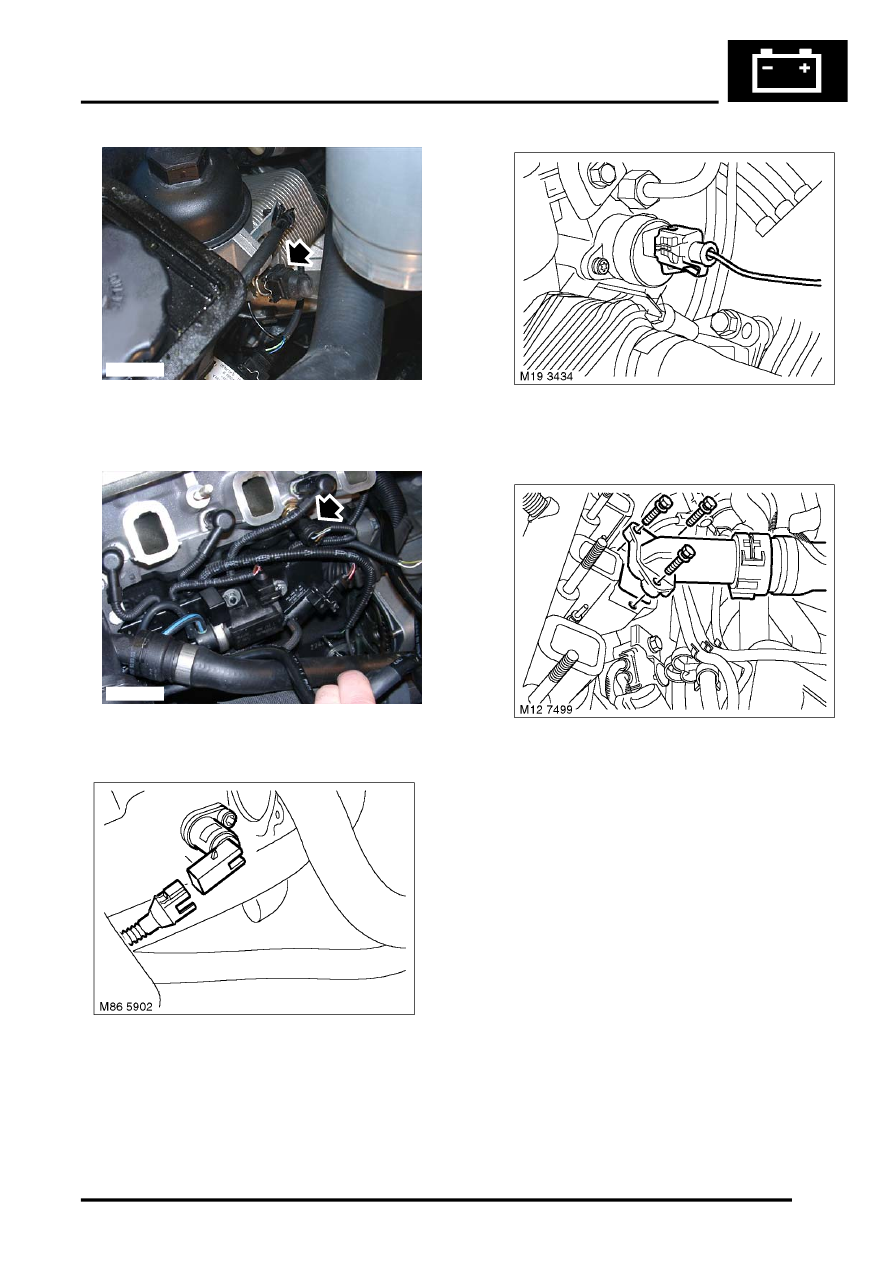

23. Disconnect multiplug from engine oil

temperature sensor.

24. Disconnect multiplug from ECT sensor.

25. Disconnect multiplug from CKP sensor.

26. Disconnect multiplug from back of injector

pump.

27. Remove 3 bolts and move coolant hose

adaptor from cylinder head. Discard seal.

28. Remove 2 bolts securing harness.
29. Raise vehicle on lift.
30. Disconnect gearbox multiplug and release

harness from 3 retaining clips.

31. Remove bolt and spacer from 'P' clip securing

harness at rear of engine.

32. Release harness from 3 retaining clips on RH

side of engine.

M12 7454

M18 0725
