Motor - exterior mirror

EXTERIOR FITTINGS

REPAIRS

76-2-5

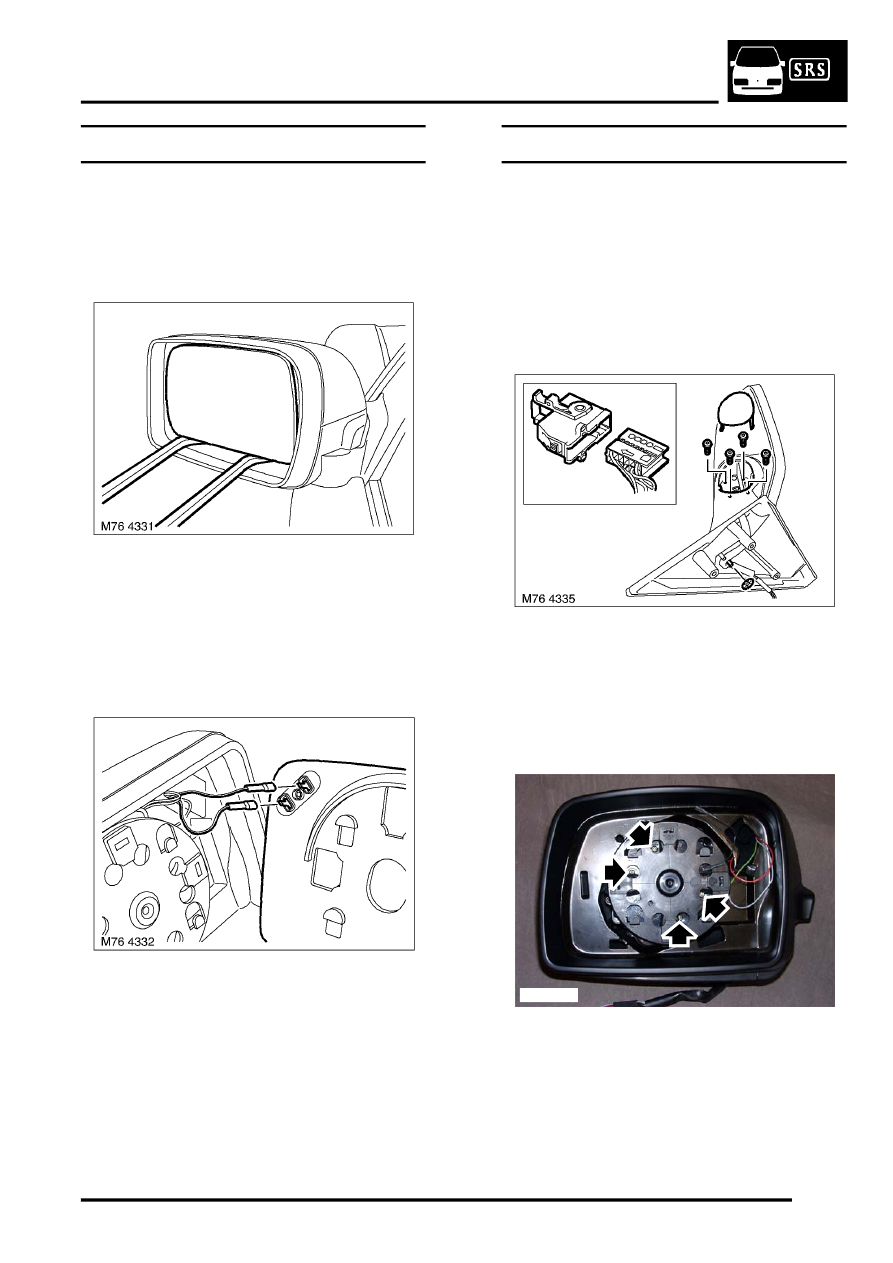

Mirror glass - exterior

$% 76.11.08

Remove

1. Using fingers, gently press lower edge of mirror

glass inboard to maximum rotation.

2. Position 2 levers to lower edge of mirror glass

surround, apply vertical leverage.

WARNING: Wear suitable eye protection
when removing and refitting glass.

3. Continue to apply an even but constant

pressure, until glass releases from mounting.

4. Disconnect 2 Lucar connections from Mirror

glass and remove.

Refit

1. Connect Lucars to mirror glass.
2. Position mirror glass to mounting, align 4

location pins to motor and secure clips.

3. Check operation of mirror.

Motor - exterior mirror

$% 76.11.09

Remove

1. Remove exterior mirror glass.

 +

 EXTERIOR FITTINGS, REPAIRS,

Mirror glass - exterior.

2. Remove exterior mirror.

 +

 EXTERIOR FITTINGS, REPAIRS,

Mirror - exterior.

3. Remove access cover from mirror.
4. Remove 4 Torx screws securing mirror

assembly to cheater casting.

5. Remove star washer securing mirror harness to

cheater plate.

6. Remove locking body from multiplug.

7. Remove 4 screws securing mirror motor to

assembly, withdraw harness and remove
motor.

M76 4336
