Extension - spoiler - front bumper

EXTERIOR FITTINGS

76-2-14 REPAIRS

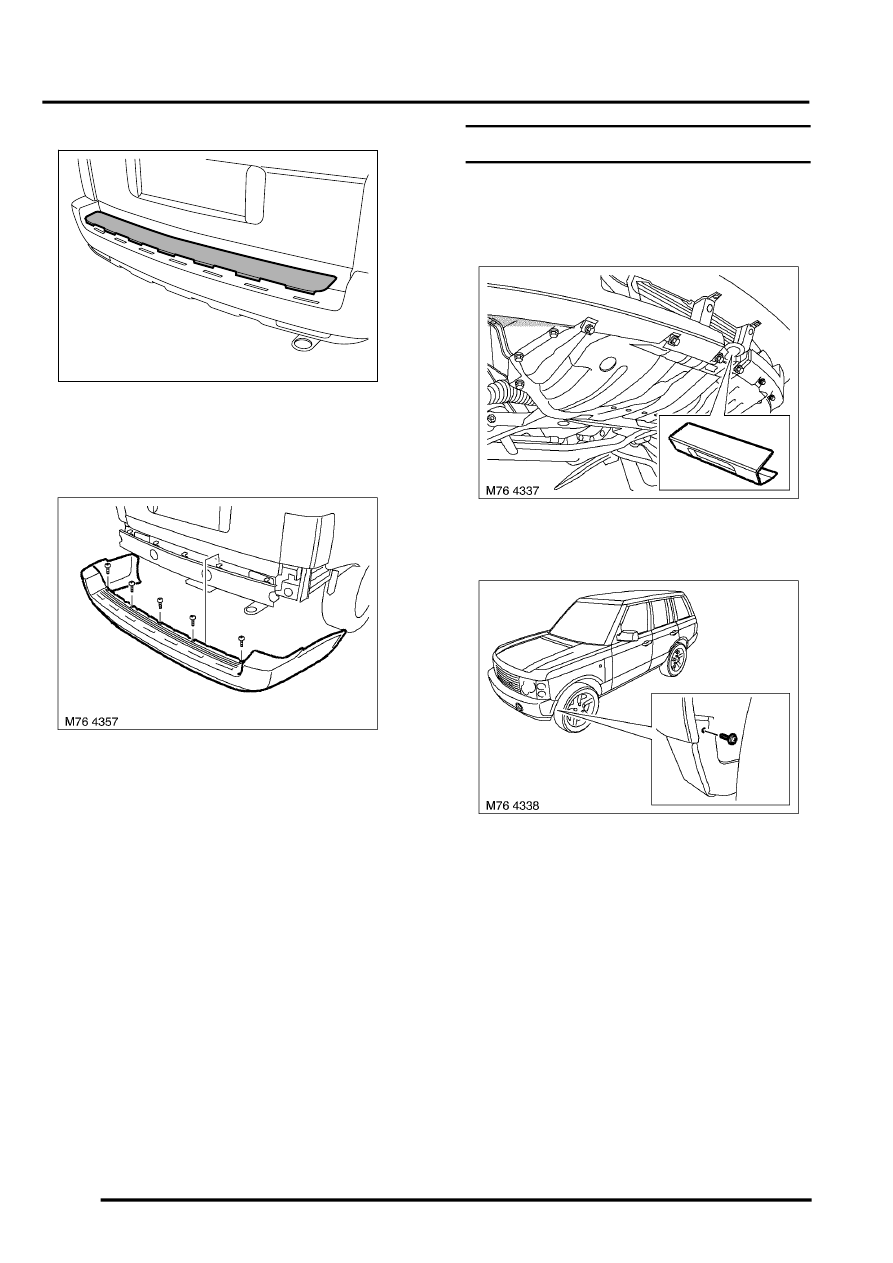

3. Carefully release 7 clips securing rear bumper

finisher, open lower tailgate and remove
finisher.

4. Remove 5 screws securing top edge of bumper

to armature.

5. Depress 6 clips securing bumper to rear wings

and with assistance remove bumper from
vehicle.

CAUTION: Always protect paintwork when
removing or refitting any body trims or
bumpers.

Refit

1. With assistance position bumper to body.
2. Fit and finger tighten screws securing top edge

of bumper to armature.

3. Align bumper sides to rear wings and secure in

clips.

4. Fit and tighten bumper apron screws, tighten

screws securing top edge of bumper to
armature.

5. Position wheel arch liners, secure with screws

and scrivets .

6. Fit and secure finisher to bumper.

Extension - spoiler - front bumper

$% 76.22.78

Remove

1. Release clips and remove towing eye finisher.

2. Remove screw securing bumper extension to

wheel arch liner.

M76 4356
