REPAIRS (page 2 of 4)

ENGINE - V8

12-2-70 REPAIRS

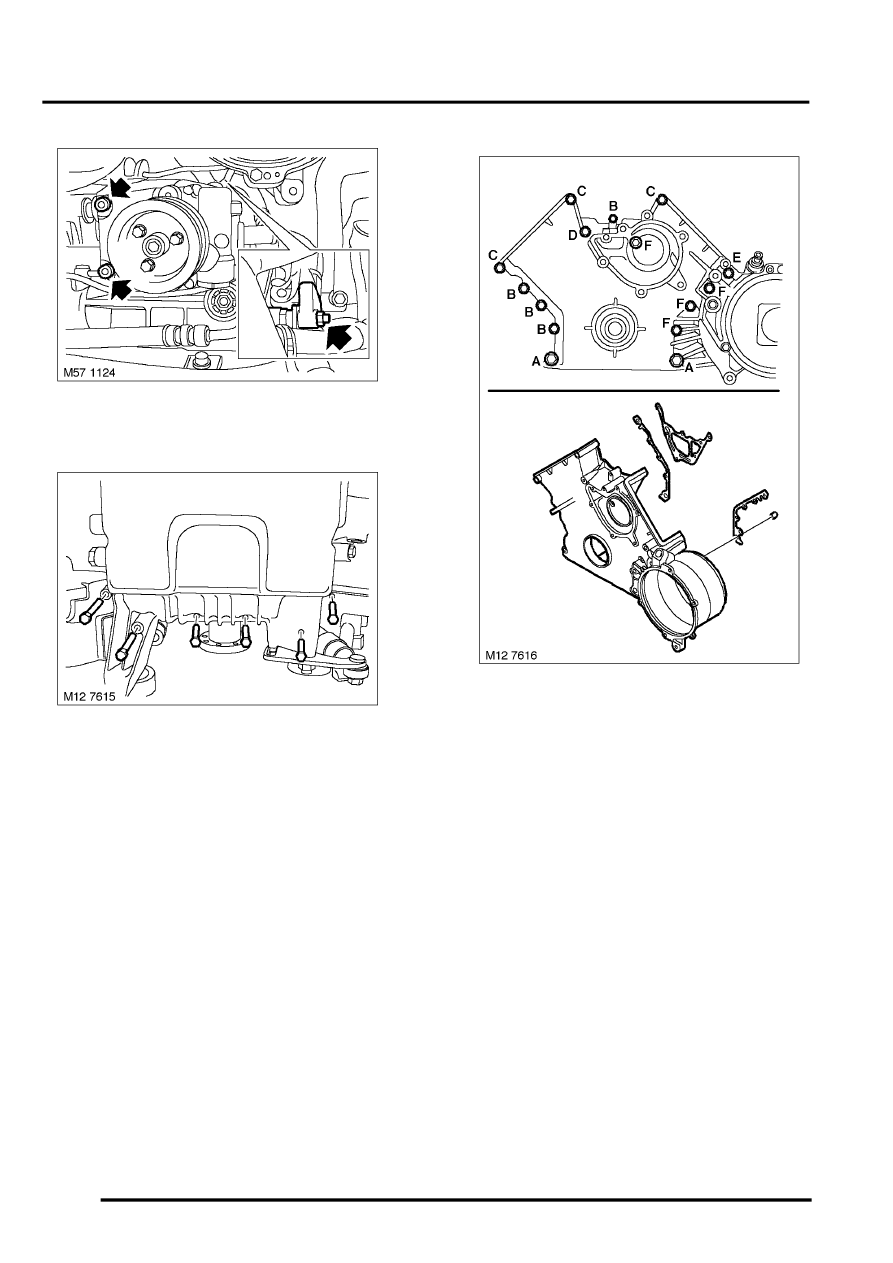

15. Remove 2 Allen bolts and 1 nut securing PAS

pump and move aside.

16. Remove 6 bolts securing lower timing gear

cover to upper sump.

17. Remove 15 bolts securing lower timing gear

cover to cylinder block.

l

A = M8 X 75 mm

l

B = M6 X 40 mm

l

C = M6 X 85 mm

l

D = M6 X 80 mm

l

E = M8 X 90 mm

l

F = M6 X 60 mm

NOTE: Note position of all securing bolts.

18. Remove lower timing gear cover.
19. Discard 3 lower timing gear cover gaskets.

Refit

1. Clean timing gear cover and mating faces,

clean dowels and dowel holes.
