Piston assemblies - engine set (page 2 of 3)

ENGINE - V8

12-2-74 OVERHAUL

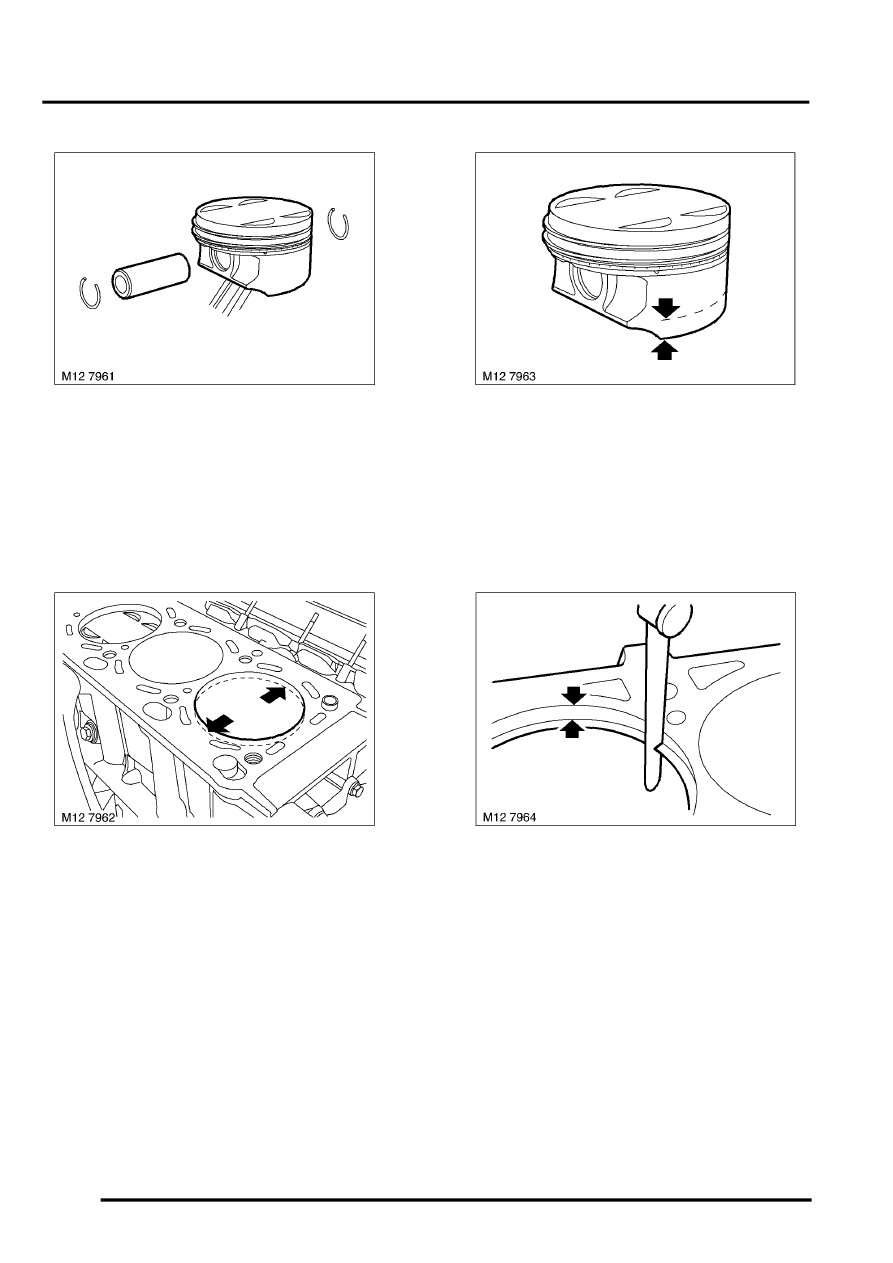

7. Hold connecting rods in a soft jawed vice.
8. Carefully remove and discard 2 retaining rings

securing the gudgeon pin in the piston.

9. Push the gudgeon pin out of the piston and

connecting rod, remove the piston.

10. Repeat for the 7 remaining pistons.

Inspect

1. Clean cylinder bores, pistons,  piston rings

connecting rods and gudgeon pins.

2.

Pistons and cylinder bores:

 check and record

cylinder bore diameters at bottom, centre and
top of bore ensuring that measurements are
taken at the angle shown.

3. Repeat procedure at angle shown and from the

2 sets of measurements obtained, calculate
cylinder bore ovality and taper.


 +

 GENERAL DATA, Engine - V8.

4. Starting with No 1 piston, measure and record

piston diameter at right angles to gudgeon pin
holes, and 12 mm from bottom of piston skirt:

5. Compare piston diameter with cylinder bore

size and determine piston to bore clearance.


 +

 GENERAL DATA, Engine - V8.

6. Using an expander, remove piston rings from

piston.

7. Check new ring fitted gap 30 mm from top of

bore. Ensure rings are fitted square to bore
when checking gap.


 +

 GENERAL DATA, Engine - V8.
