Gasket - covers - camshaft

ENGINE - V8

OVERHAUL 12-2-93

16. Using a new 'O' ring, fit the VCC oil non return

valve to the cylinder head.

CAUTION: VCC non-return valve to be fitted
with M10 thread visible.

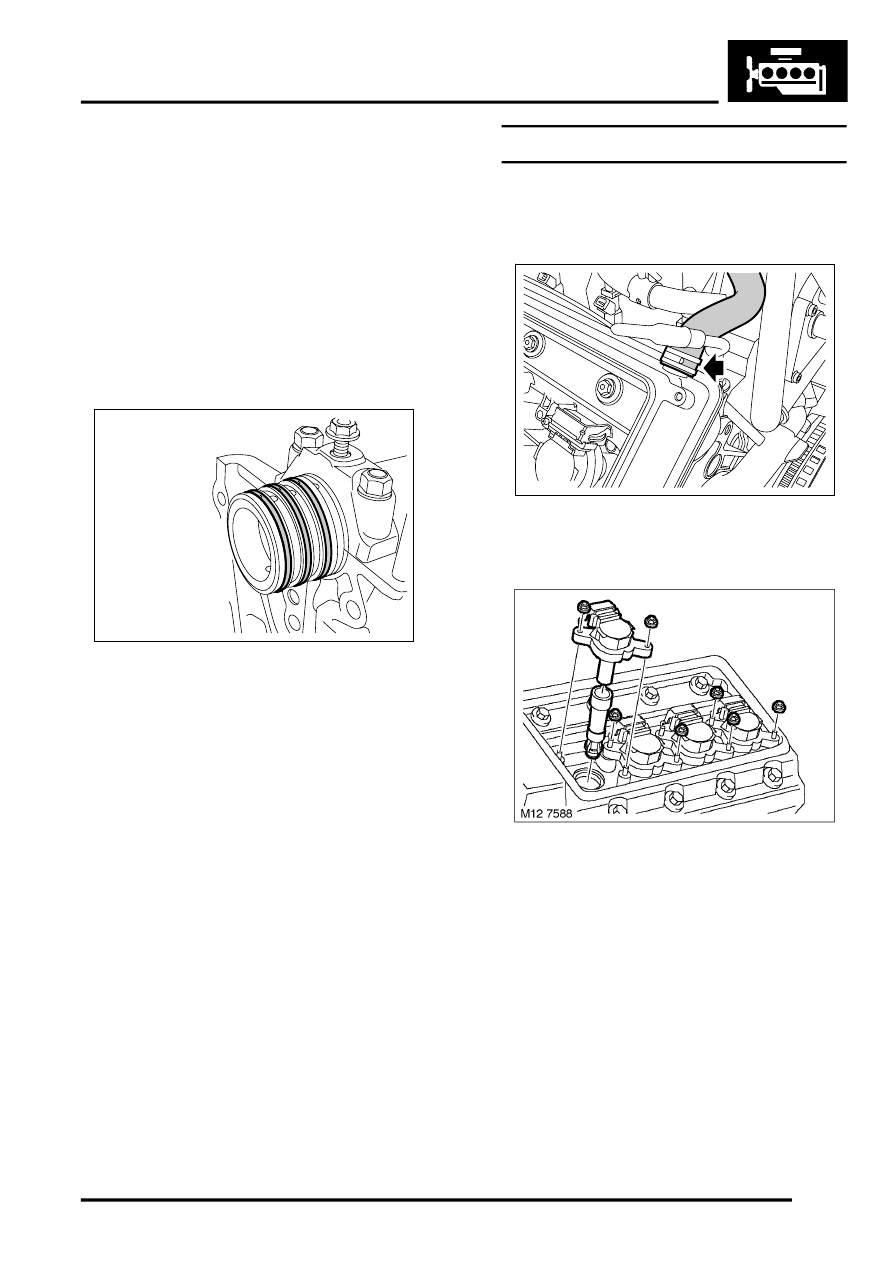

17. Clean VCC unit oil distribution rings and

grooves in inlet camshaft.

18. Lubricate VCC oil distribution rings and

carefully fit rings to grooves in inlet camshaft.

19. Clean VCC oil distribution housing and mating

face on cylinder head. Ensure oil ways are
clear.

20. Fit VCC oil distribution housing gasket to

cylinder head.

21. With all VCC ring gaps facing upwards, fit

housing squarely over rings and align to
cylinder head.

22. Fit a new sealing washer to the long bolt and

tighten all bolts securing VCC housing to 10 Nm
(7 lbf.ft).

23. Clean exhaust camshaft timing chain tensioner

and mating face. Ensure oil way is clear.

24. Lubricate exhaust camshaft drive chain

tensioner.

25. Using a new 'O' ring, fit exhaust camshaft drive

chain tensioner and tighten bolts to 10 Nm (7
lbf.ft).

26. Clean exhaust manifold and cylinder head

mating face.

27. Use new gaskets and fit exhaust manifold to

cylinder head.

28. Fit nuts securing exhaust manifold and tighten

to 24 Nm (18 lbf.ft).

Gasket - covers - camshaft

$% 12.29.40.01

Disassembly

1. LH camshaft cover: Release clip and

disconnect breather hose from camshaft cover.

2. Remove 7 nuts securing ignition coils to

camshaft cover. Remove 4 ignition coils.

M12 7954

M12 7970
