Cylinder head - overhaul (page 2 of 4)

ENGINE - V8

12-2-90 OVERHAUL

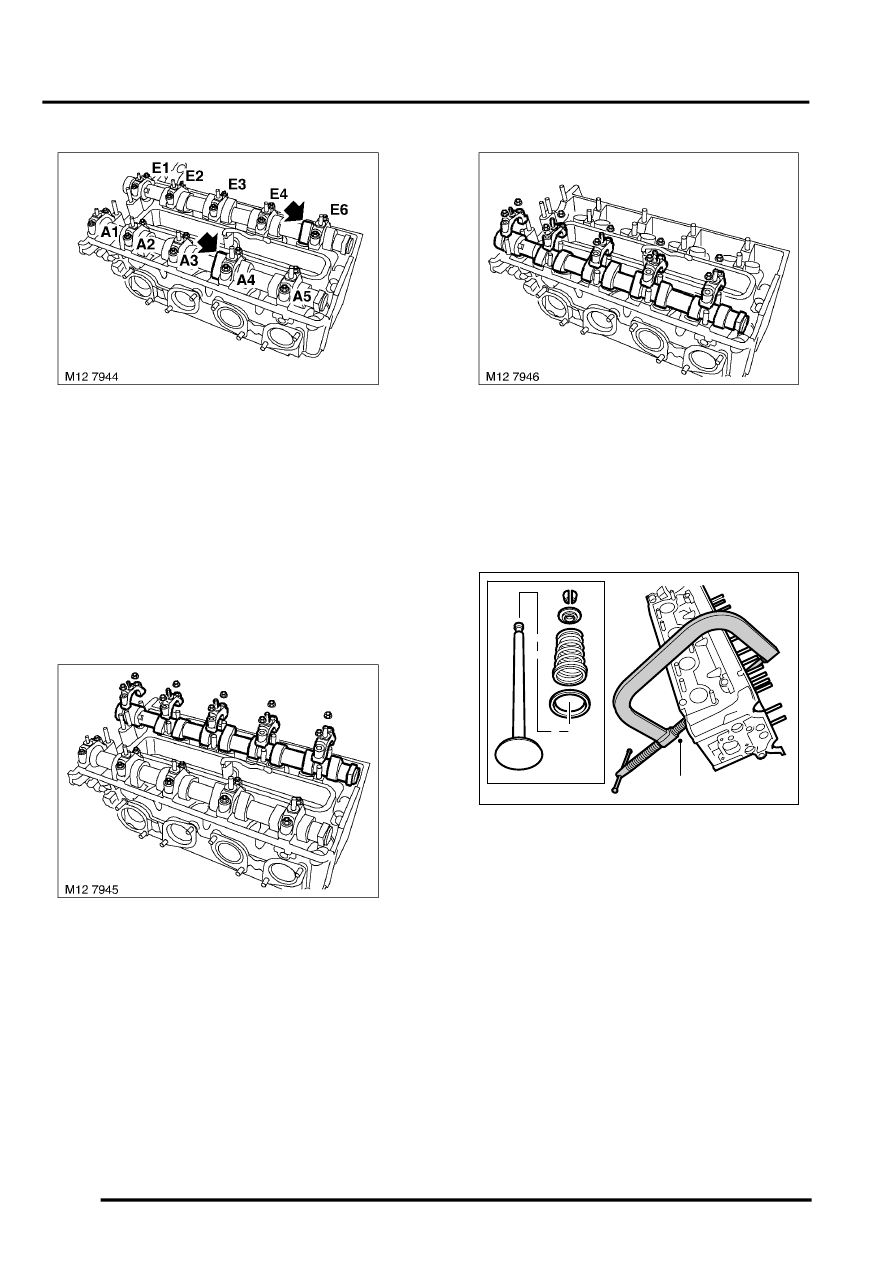

7. Using a spanner on the hexagon, rotate inlet

camshaft until lobes of cylinder 8 face upwards.

8. Using a spanner on the hexagon, rotate

exhaust camshaft until lobes of cylinder 6 face
upwards.

9. Identify camshaft bearing caps for refitting. Inlet

camshaft is marked 'E' with caps marked from
'E1' to 'E5' from driven end of camshaft when
viewed from inlet side of cylinder head. Exhaust
camshaft is marked 'A' with caps marked 'A1' to
'A5' from driven end of camshaft when viewed
from inlet side of cylinder head.

10. Evenly and progressively loosen and remove

10 nuts securing inlet camshaft bearing caps.

11. Remove camshaft bearing caps.
12. Remove inlet camshaft.

13. Evenly and progressively loosen and remove

10 nuts securing exhaust camshaft bearing
caps.

14. Remove camshaft bearing caps.
15. Remove exhaust camshaft.
16. Remove tappets. Retain in fitted order if to be

refitted.

17. Position LRT-12-034 to spring cap and

compress valve spring.

18. Remove 2 collets and release valve spring

compressor.

M12 7947

LRT-12-034
