Sensor - crankshaft position (CKP) (page 2 of 2)

ENGINE MANAGEMENT SYSTEM - V8

18-2-8

REPAIRS

2. Observe the following when replacing the

transmission, incremental gear or the CKP
sensor.  If one or more spacers are fitted
between transmission and CKP sensor, the
distance between the sensor and teeth on the
incremental gear must be measured.

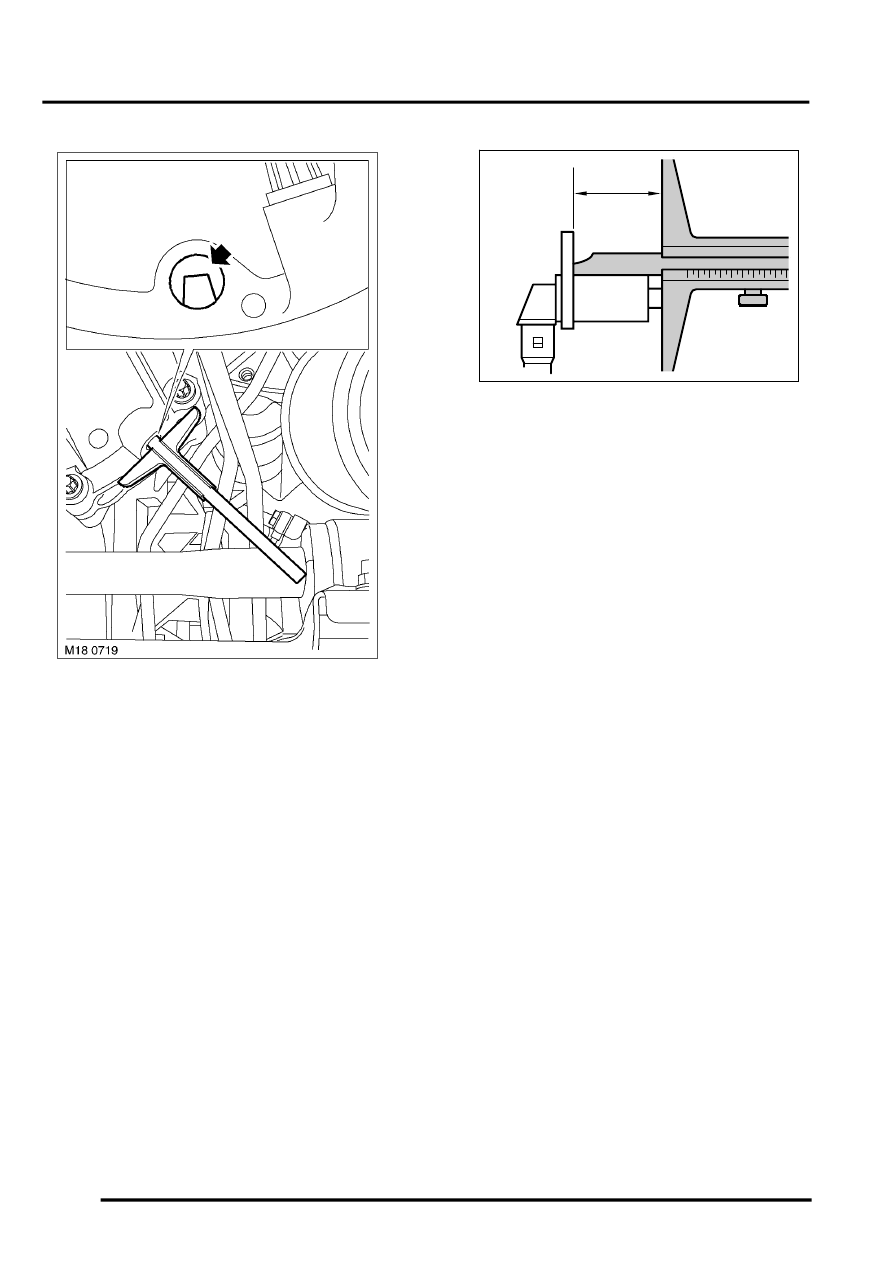

3. Rotate crankshaft until a full 'trigger' tooth is

visible through aperture in casing. Ensure the
tooth is centred to the hole.

4. Using a depth micrometer, measure depth from

sensor mating face to 'trigger' tooth. Record
measurement.

5. Measure length of CKP sensor between tip and

mounting face, dimension 'A'. Record
dimension.

6. Subtract length of CKP sensor, from sensor

mating face to 'trigger' tooth dimension and
record the resulting gap.  The Air gap should be
adjusted to 0.55 mm +/- 0.2 (.022 in +/- .0080),
using available shims.

7. Fit shim to CKP sensor if required. Align CKP

sensor to casing, fit bolt and tighten to 10 Nm (7
lbf.ft).

8. Connect CKP sensor multiplug.
9. Connect battery earth lead.

10. If a replacement sensor has been fitted re-set

adaptions using TestBook/T4.

M18 0771

A
