Hose - air flow meter to throttle body

ENGINE MANAGEMENT SYSTEM - V8

REPAIRS 18-2-15

Hose - air flow meter to throttle body

$% 19.10.28

Remove

1. Remove engine acoustic cover.

 +

 Engine - V8, REPAIRS, Acoustic

cover - engine.

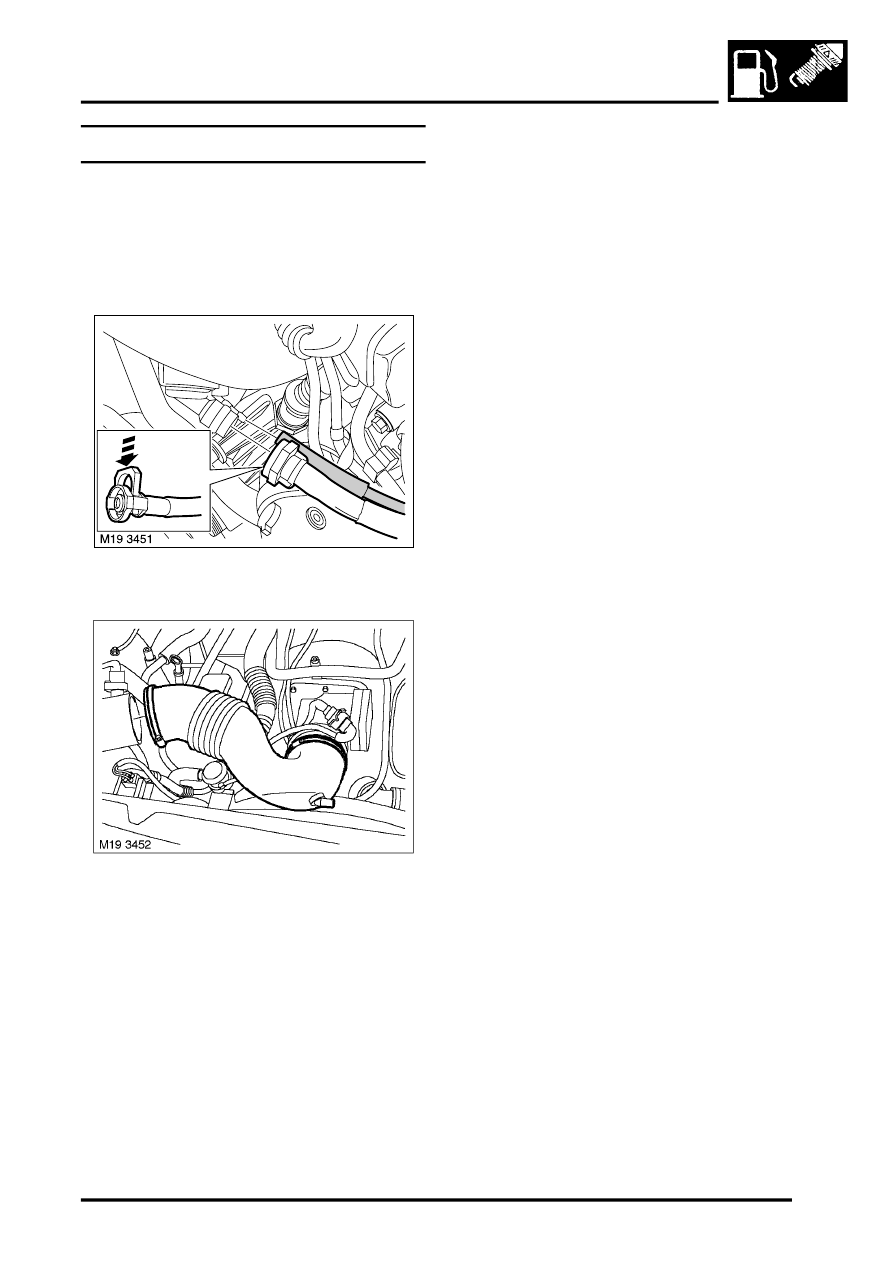

2. Disconnect vacuum pipes from air intake pipe.

3. Release 2 clips and disconnect air intake pipe

from throttle body.

4. Remove air intake pipe.
5. Remove seal from air intake pipe, at MAF

sensor connection end.

6. Remove clips from air intake pipe.

Refit

1. Fit seal to MAF sensor.
2. Lubricate air intake pipe mating face of throttle

body seal and MAF sensor seal to aid refit.

3. Fit clips to air intake pipe.
4. Fit and secure air intake pipe.
5. Connect vacuum pipes to air intake pipe.
6. Fit engine acoustic cover.

 +

 Engine - V8, REPAIRS, Acoustic

cover - engine.

7. If a replacement sensor has been fitted, reset

adaptions using TestBook/T4.
