Electronic control unit (ECU) - parking aid

DRIVING AIDS

86-4-4

REPAIRS

Electronic control unit (ECU) - parking
aid

$% 86.54.10

If the ECU is to be replaced then Testbook/T4 must
be connected and correct procedures adhered to,
prior to battery disconnection.

Before disconnecting the battery, ensure all text and
cautions in the battery disconnection section are
observed.


 +

 GENERAL INFORMATION, Electrical

Precautions.

Remove

1. Disconnect battery earth lead.

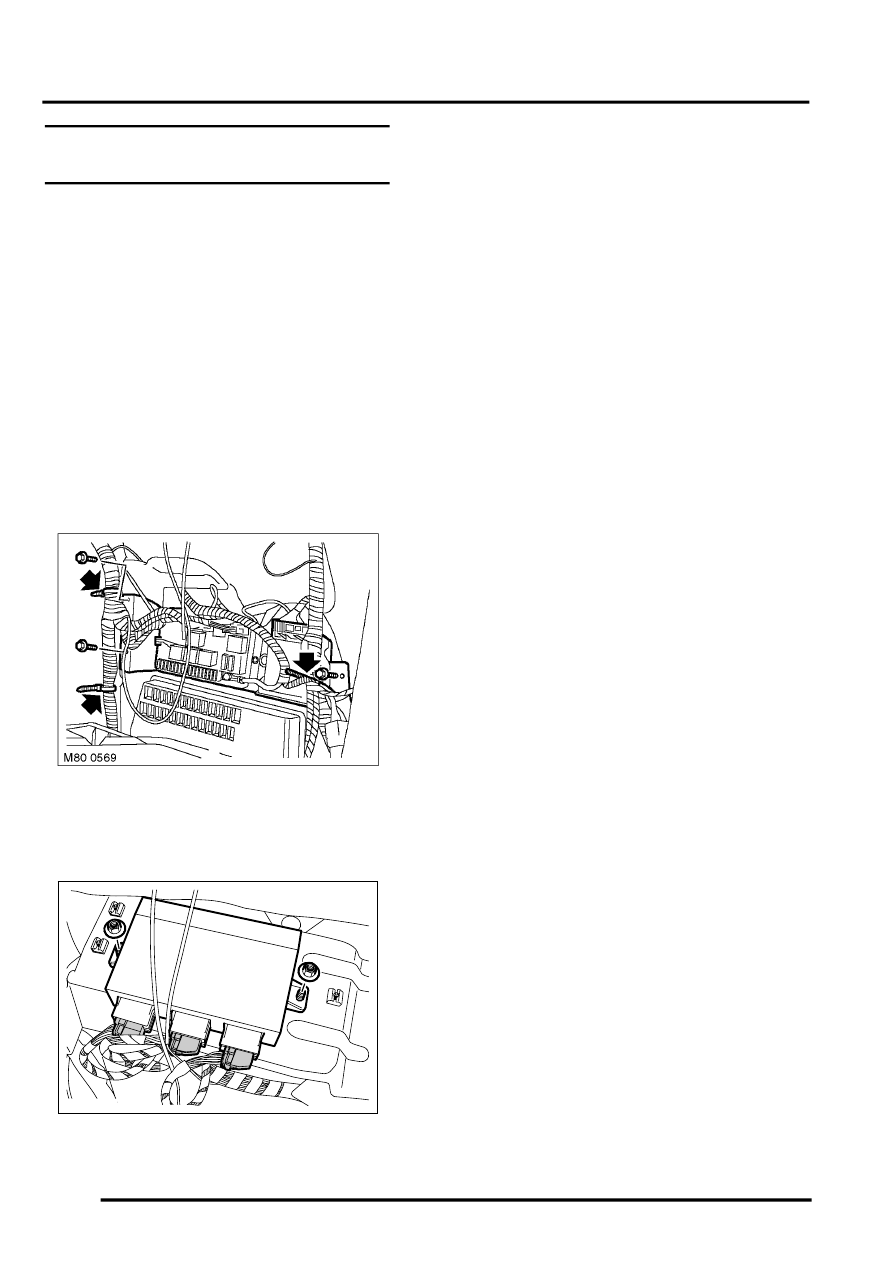

2. Remove access panel from load space RH trim

casing.

3. Remove warning triangle.

4. Remove cable tie securing harness.
5. Release 2 straps securing harness.
6. Remove 3 bolts securing fuse box to body.

7. Disconnect 3 multiplugs from parking aid ECU.

8. Remove 2 nuts securing parking aid ECU and

remove ECU.

Refit

1. Fit parking aid ECU and secure with nuts.
2. Connect multiplugs to parking aid ECU.
3. Align fuse box and tighten bolts to 6 Nm (4.4

lbf.ft).

4. Align and secure harness.
5. Fit and secure warning triangle.
6. Fit access panel.
7. Connect battery earth lead.
8. Configure new ECU using TestBook/T4.

M86 5813
