Starter motor - Td6

CHARGING AND STARTING

REPAIRS 86-1-11

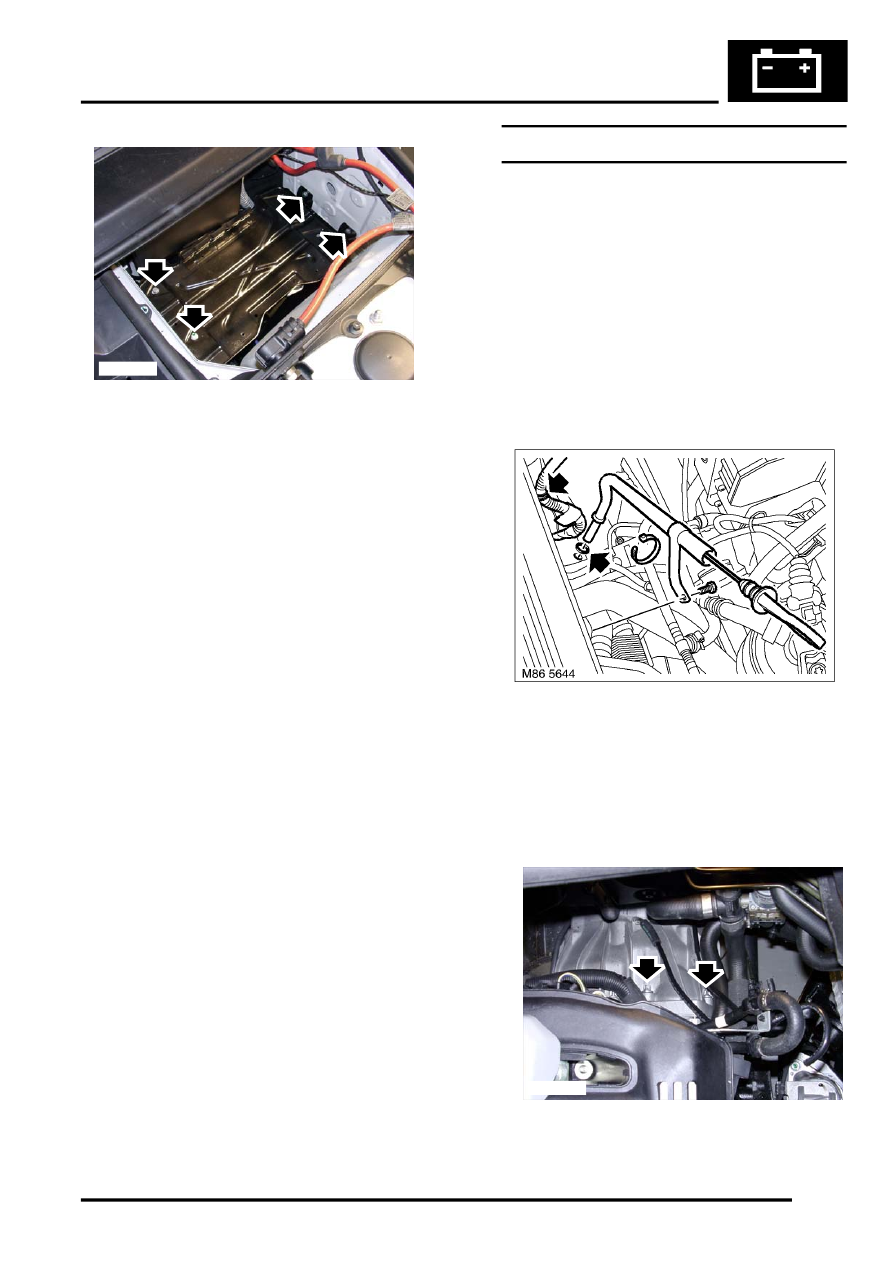

4. Remove 4 bolts and battery carrier.

Refit

1. Fit battery carrier, ensure stud aligns with FBH

mounting bracket.

2. Fit bolts to carrier and nut to FBH mounting

bracket, tighten to 10 Nm (7 lbf.ft).

3. Fit and secure wheelarch liner.
4. Fit battery.

 +

 CHARGING AND STARTING,

REPAIRS, Battery.

Starter motor - Td6

$% 86.60.01

Before disconnecting the battery, ensure all text and
cautions in the battery disconnection section are
observed.


 +

 GENERAL INFORMATION, Electrical

Precautions.

Remove

1. Disconnect battery earth lead.
2. Remove air intake plenum.

 +

 HEATING AND VENTILATION,

REPAIRS, Plenum - air intake.

3. Remove cable tie securing harness to dipstick

tube.

4. Release fuel hose clip from dipstick tube.
5. Remove dipstick.
6. Remove bolt securing dipstick tube.
7. Remove dipstick tube and discard 'O' ring.
8. Release positive cable clip from inlet manifold.

9. Remove 2 Torx bolts and release starter motor

for access to electrical connections.

M86 5637

M86 5645
