Ancillary drive belt - V8 (page 2 of 2)

CHARGING AND STARTING

REPAIRS

86-1-5

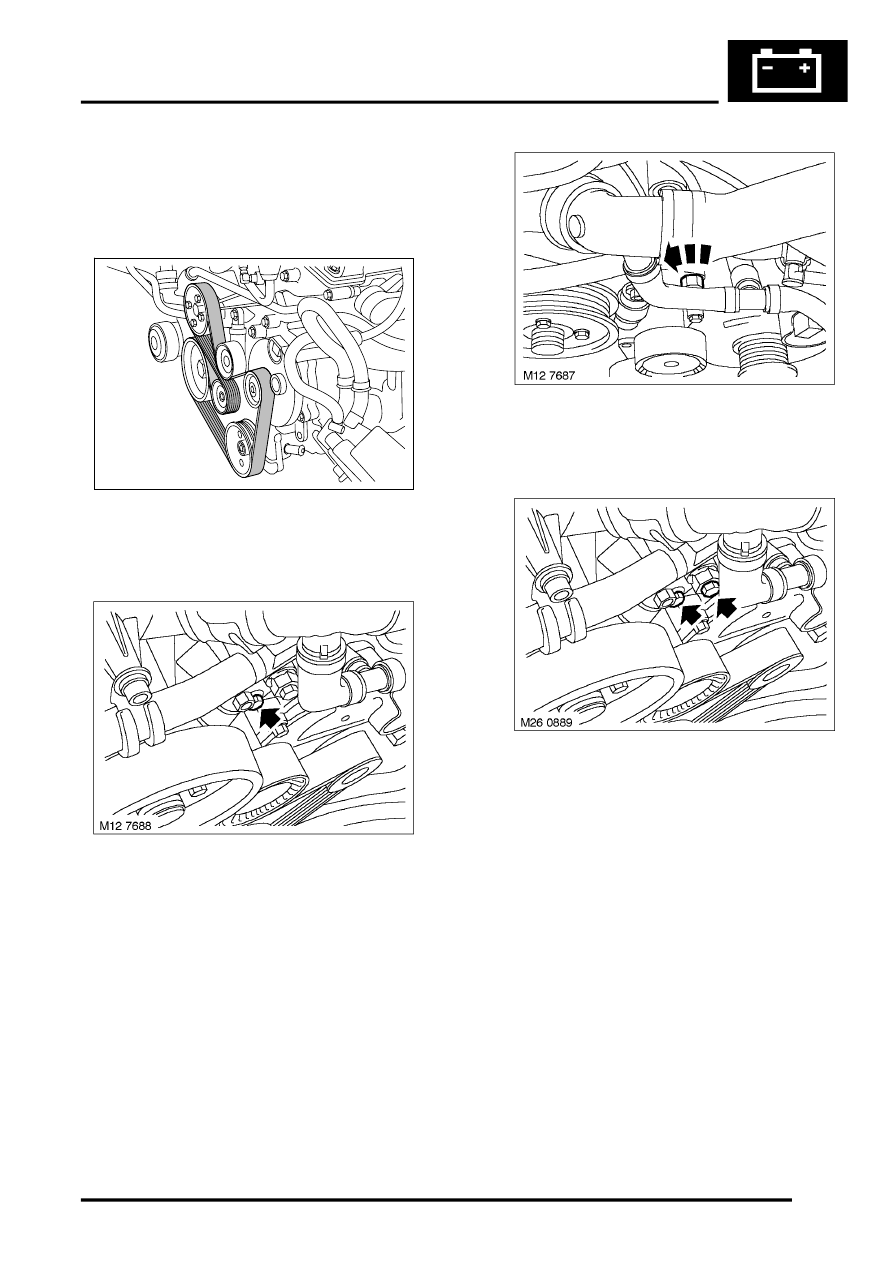

Refit

1. Check drive belt pulleys are damage free.
2. Fit ancillary drive belt over cooling fan

assembly.

3. Fit ancillary drive belt to all pulleys except

tensioner pulley.

4. Fit ancillary drive belt to tensioner pulley.

Ensure ancillary drive belt is aligned to all
pulleys.

5. Undo tensioner clamping bolt to release

tensioner

6. Using a 17 mm (11/16 in) spanner, rotate belt

tensioner fully anticlockwise to tension ancillary
drive belt.

7. Hold tensioner in the tensioned position and

tighten tensioner bolts to 30 Nm (22 lbf.ft).

8. Connect battery earth lead.

M01 0305
