Rod/cable assembly - selector

AUTOMATIC TRANSMISSION - ZF 5HP24

44-2-4

REPAIRS

Rod/cable assembly - selector

$% 44.15.08

Remove

1. Position vehicle on lift.
2. Select 'P'.
3. Remove centre console.

 +

 INTERIOR FITTINGS, REPAIRS,

Centre console.

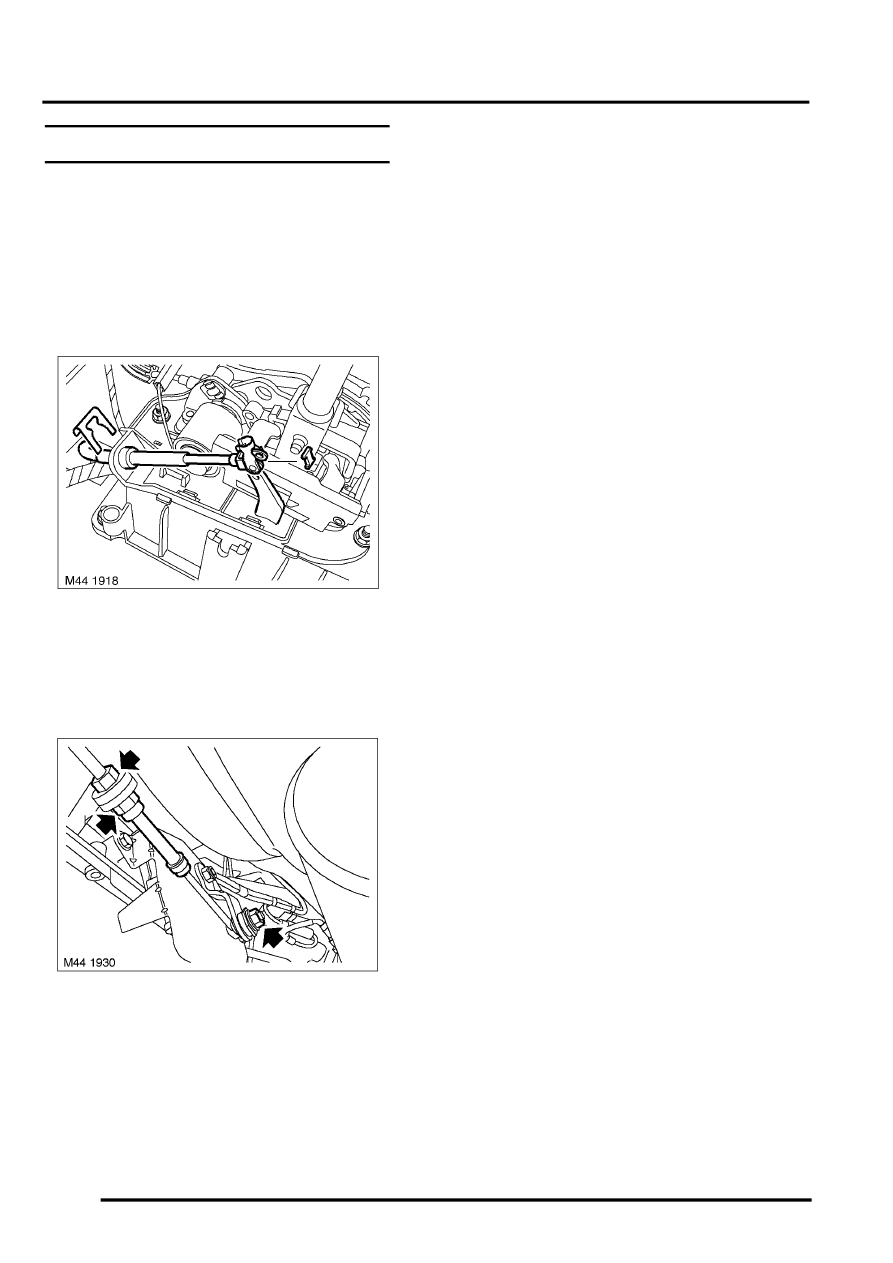

4. Remove clip securing outer gear shift cable to

mechanism.

5. Release and remove clip securing inner gear

shift cable to mechanism, collect plastic spacer
from cable.

6. Loosen nut securing selector cable to selector

lever and release selector cable from bracket.

7. Remove cable and grommet through carpet

access panel.

Refit

1. Position cable through access panel, fit

grommet and carpet.

2. Position selector cable through bracket and

selector lever and secure selector cable to
bracket.

3. Tighten nut securing selector cable to selector

lever to 15 Nm (11 lbf.ft).

4. Position cable to selector mechanism, fit

spacer and secure with clips.

5. Fit centre console.

 +

 INTERIOR FITTINGS, REPAIRS,

Centre console.
