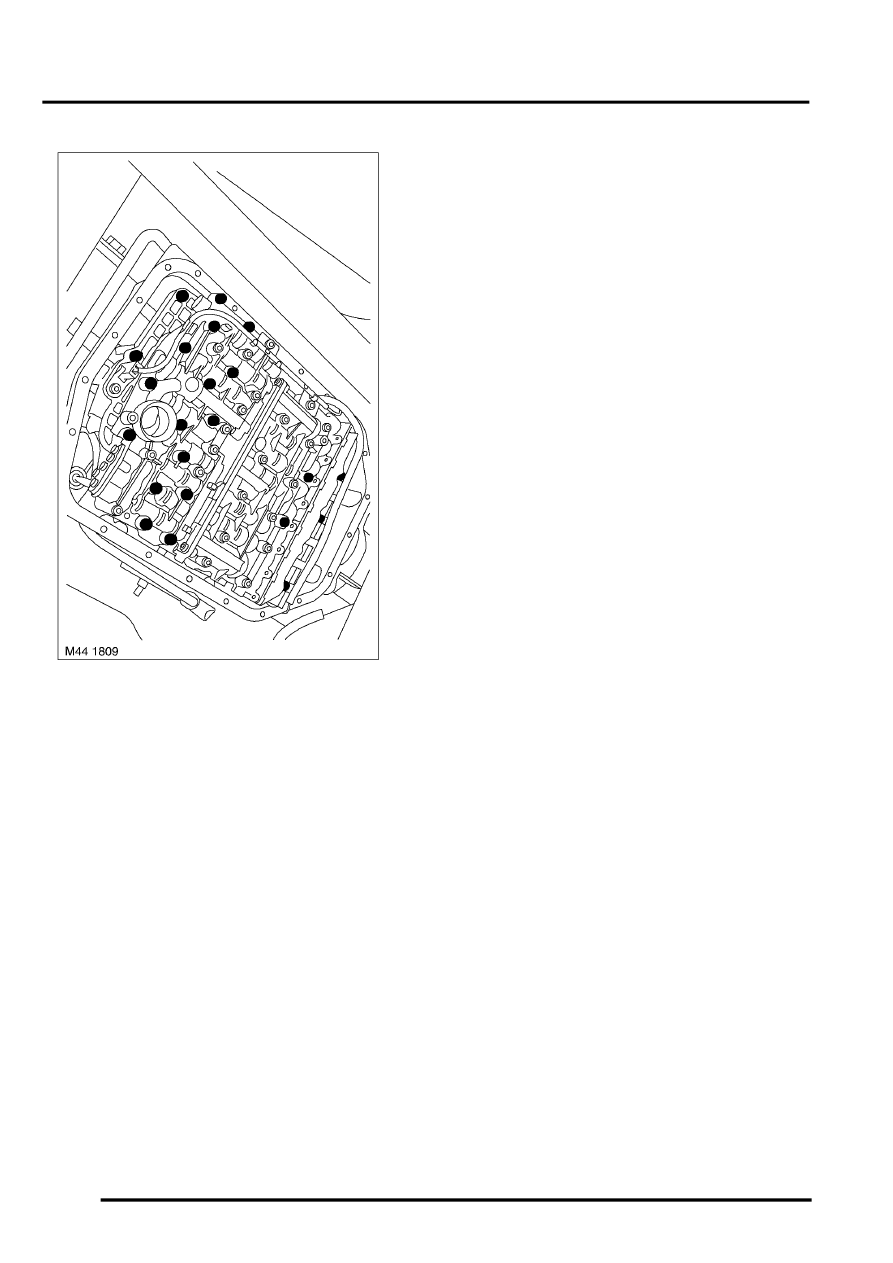

5. Evenly and progressively loosen and remove

22  large shouldered Torx bolts from valve
block.

6. Remove valve block assembly.

Refit

1. Clean valve block and mating faces.
2. With assistance fit valve block and multiplug,

ensure selector fork locates on peg.

3. Evenly and progressively fit and tighten 22

valve block Torx bolts to 10 Nm (7 lbf.ft)

4. Fit gearbox multiplug retaining clip.
5. Connect multiplug to gearbox connector.
6. Fit speed sensor to valve block, position clamp

and tighten Torx bolt to 10 Nm (7 lbf.ft).

7. Fit gearbox fluid filter.

 +
