Selector cable - check and adjust

AUTOMATIC TRANSMISSION - ZF 5HP24

44-2-2

ADJUSTMENTS

Selector cable - check and adjust

$% 44.30.04

Check

1. Move selector lever from 'P', check gear

engagement in each position and return to 'P'.

2. Check that the engine will start in 'P' and 'N'

positions and that engine start is inhibited when
drive positions are selected.

Adjust

1. Position vehicle on lift.
2. Move the selector lever to 'P' position.
3. Raise vehicle on lift.

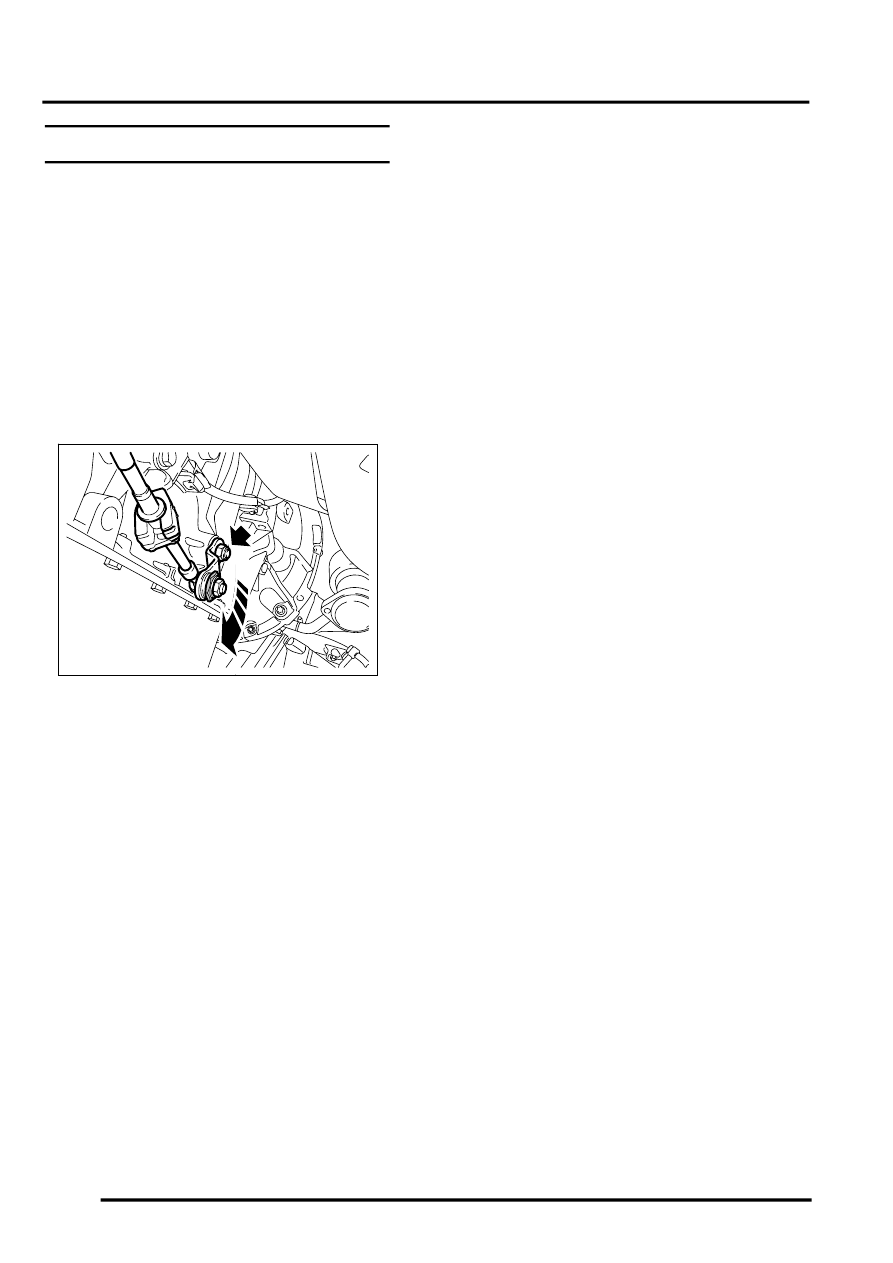

4. Using 2 spanners, restrain trunnion and loosen

nut securing inner cable to selector lever.

5. Move selector lever on gearbox fully clockwise

to engage 'P' position.

6. Tighten trunnion nut to 15 Nm (11 lbf.ft).
7. Lower vehicle on lift.
8. Move selector lever from 'P', check gear

engagement in each position and return to 'P'.

9. Check that the engine will start in 'P' and 'N'

positions and that engine start is inhibited when
drive positions are selected.

M44 1805
