Sensor - alarm - tilt

ALARM SYSTEM AND HORN

REPAIRS

86-5-3

Sensor - alarm - tilt

$% 86.77.06

Remove

1. Make the SRS system safe.

 +

 GENERAL INFORMATION,

Supplementary Restraint System (SRS)
Precautions.

2. Remove front passenger seat.

 +

 SEATS, REPAIRS, Front seat.

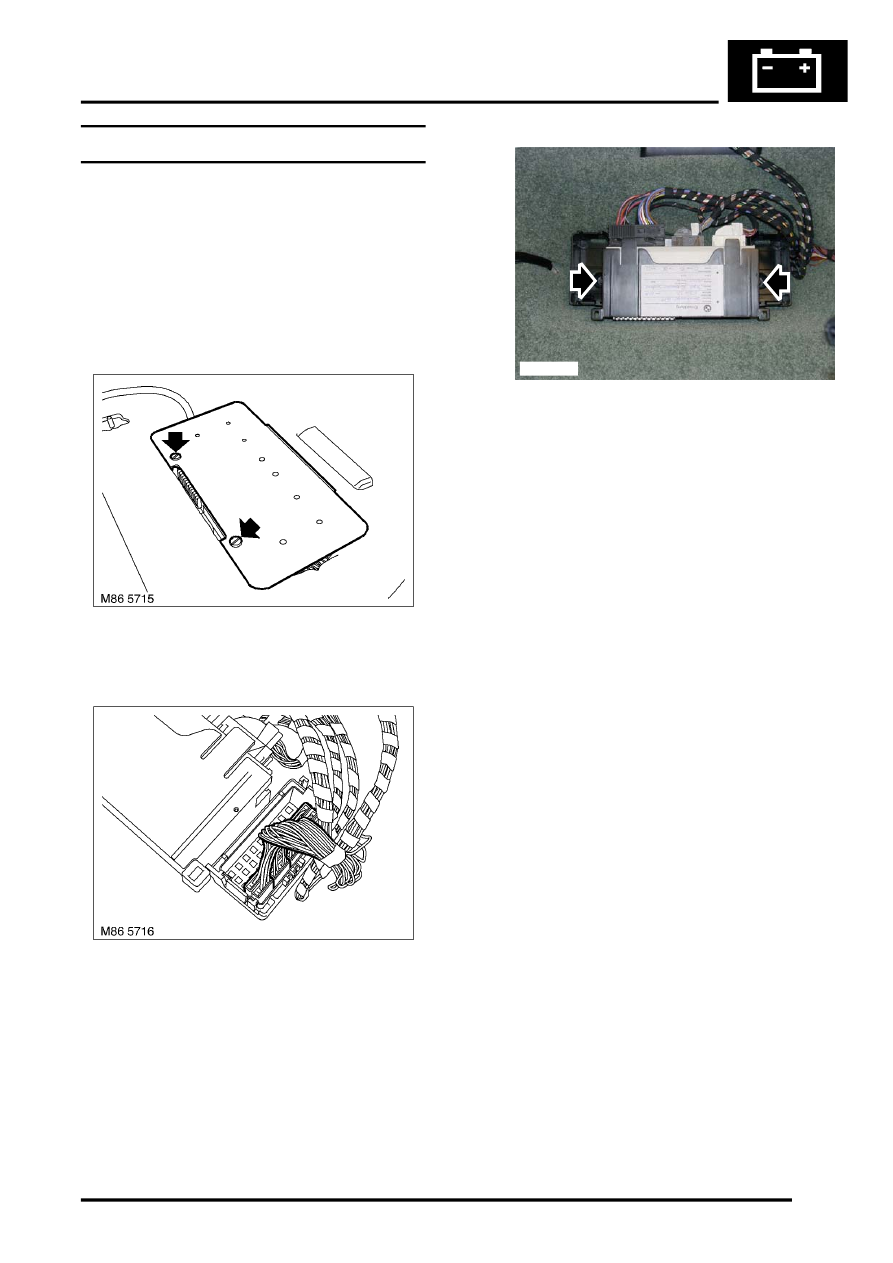

3. Release 2 turnbuckles securing cover and

remove cover.

4. Release harness junction box and lay aside.

5. Remove 2 nuts securing holder.
6. Release tilt sensor from holder, disconnect

multiplug and remove sensor.

Refit

1. Position sensor, connect multiplug and secure

to holder.

2. Fit holder to studs and tighten nuts to 3 Nm (2.2

lbf.ft).

3. Fit junction box to holder.
4. Fit cover and secure with turnbuckles.
5. Fit front seat.

 +

 SEATS, REPAIRS, Front seat.

6. Initiate using TestBook/T4.

M86 5717
