AIR CONDITIONING (page 2 of 3)

AIR CONDITIONING

REPAIRS

82-23

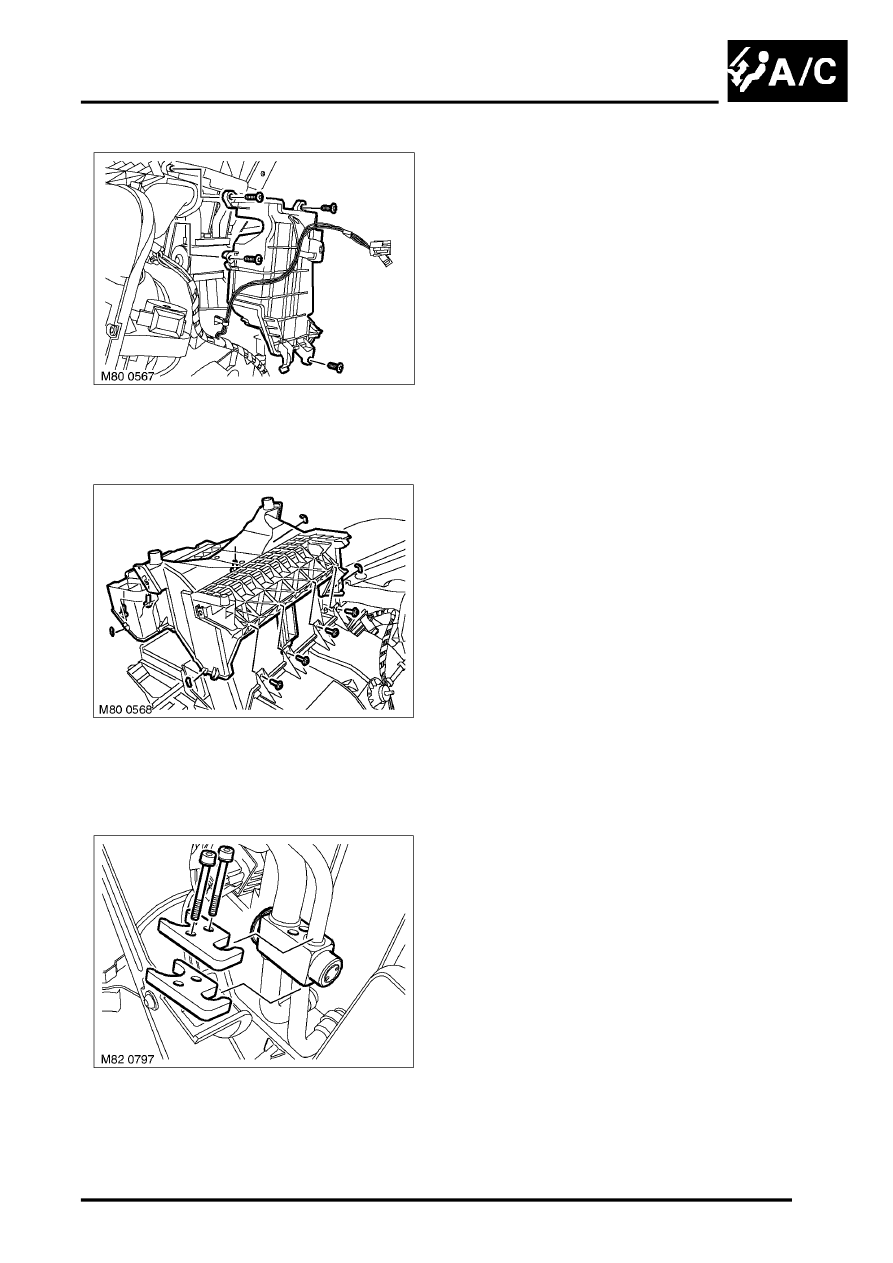

7. Remove 4 Torx screws securing TXV cover

and position aside.

8. Remove 7 Torx screws and 3 spring clips from

lower HEVAC access panel.

9. Release 2 clips and remove access panel.

10. Remove 2 Allen bolts securing  A/C pipes to

TXV, remove clamps, release pipes and
discard 'O' rings.

11. Remove TXV.

12. Remove evaporator assembly.

Refit

1. Clean mating faces and seal recesses on

evaporator, TXV and A/C pipes.

2. Lubricate new 'O' rings with clean refrigerant oil

and fit to A/C pipes.

3. Fit evaporator assembly.
4. Position TXV to A/C pipes, fit clamps, fit bolts

and tighten to 6 Nm (4.4 lbf.ft).

5. Fit and secure access panel.
6. Fit and secure TXV cover.
7. Fit motor to heating assembly and connect

multiplug.

8. Carefully fit sensor and secure grommet.
9. Connect multiplug to sensor and secure

harness.

10. Position RH heating duct elbow to HEVAC

assembly, secure with clip and screws.

11. Position LH heating duct elbow to HEVAC

assembly and secure with screws.

12. Fit HEVAC assembly to fascia.

 +

 HEATING AND VENTILATION,

REPAIRS, Heater unit/HEVAC - remove for
access & refit.
