Pump - steering - Td4

STEERING

REPAIRS

57-15

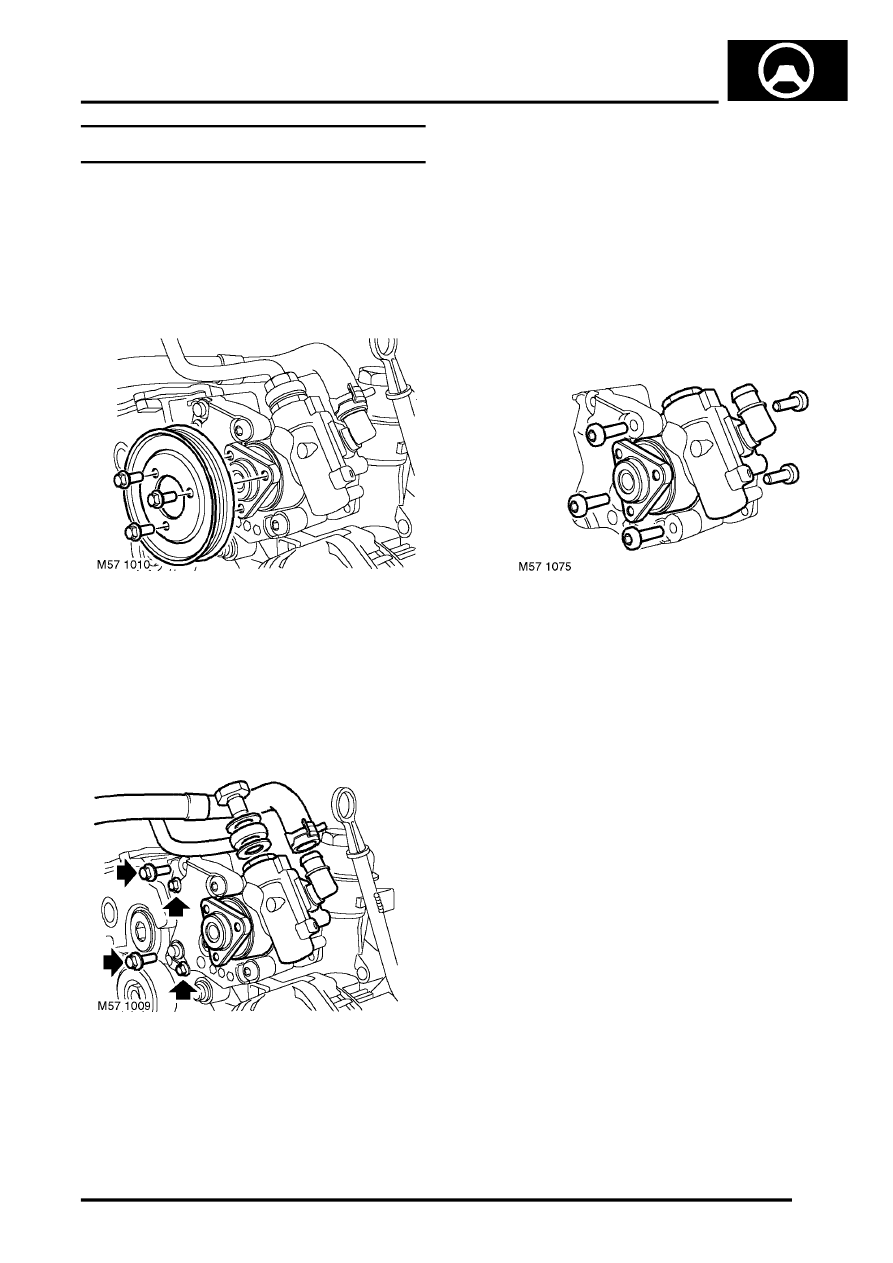

Pump - steering - Td4

$% 57.20.14

Remove

1. Disconnect battery earth lead.
2. Remove hydramount.



 +

 ENGINE - Td4, REPAIRS,

Hydramount - engine - RH.

3. Loosen 3 PAS pump pulley bolts.
4. Remove ancillary drive belt.



 +

 CHARGING AND STARTING,

REPAIRS, Ancillary drive belt - Td4.

5. Raise engine on hoist.
6. Remove bolts and remove PAS pump pulley.
7. Cover alternator to prevent PAS oil

contamination.

8. Place container beneath PAS pump, release

clip and remove feed hose to pump. Allow fluid
to drain.

CAUTION: Care must be taken to ensure
that oil or fluid does not enter or
contaminate the alternator.

9. Remove banjo bolt securing fluid outlet hose to

PAS pump, release hose, remove and discard
sealing washers.

CAUTION: Before disconnecting or
removing components, ensure the
immediate area around joint faces and
connections are clean. Plug open
connections to prevent contamination.

10. Remove 4 bolts and remove PAS pump.

11. Remove 5 Torx bolts securing PAS pump to

mounting brackets. Collect mounting brackets.

Refit

1. Position PAS pump to mounting brackets, fit

and tighten Torx bolts to 25 Nm (18 lbf.ft).

2. Position pump to mounting, fit bolts and tighten

M8 bolts to 25 Nm (18 lbf.ft) and M6 bolts to 10
Nm (7.5 lbf.ft).

3. Using new sealing washers, fit PAS outlet hose

to pump and tighten banjo bolt to 25 Nm (18
lbf.ft).

4. Clean PAS pump and mating faces.
5. Fit inlet hose to PAS pump and secure with new

clip.

6. Fit PAS pump pulley to PAS pump and tighten

bolts to finger tight.

7. Fit ancillary drive belt.



 +

 CHARGING AND STARTING,

REPAIRS, Ancillary drive belt - Td4.

8. Tighten PAS pump pulley bolts to 10 Nm (7.5

lbf.ft).

9. Fit hydramount.



 +

 ENGINE - Td4, REPAIRS,

Hydramount - engine - RH.

10. Connect battery earth lead.
