STEERING

REPAIRS

57-13

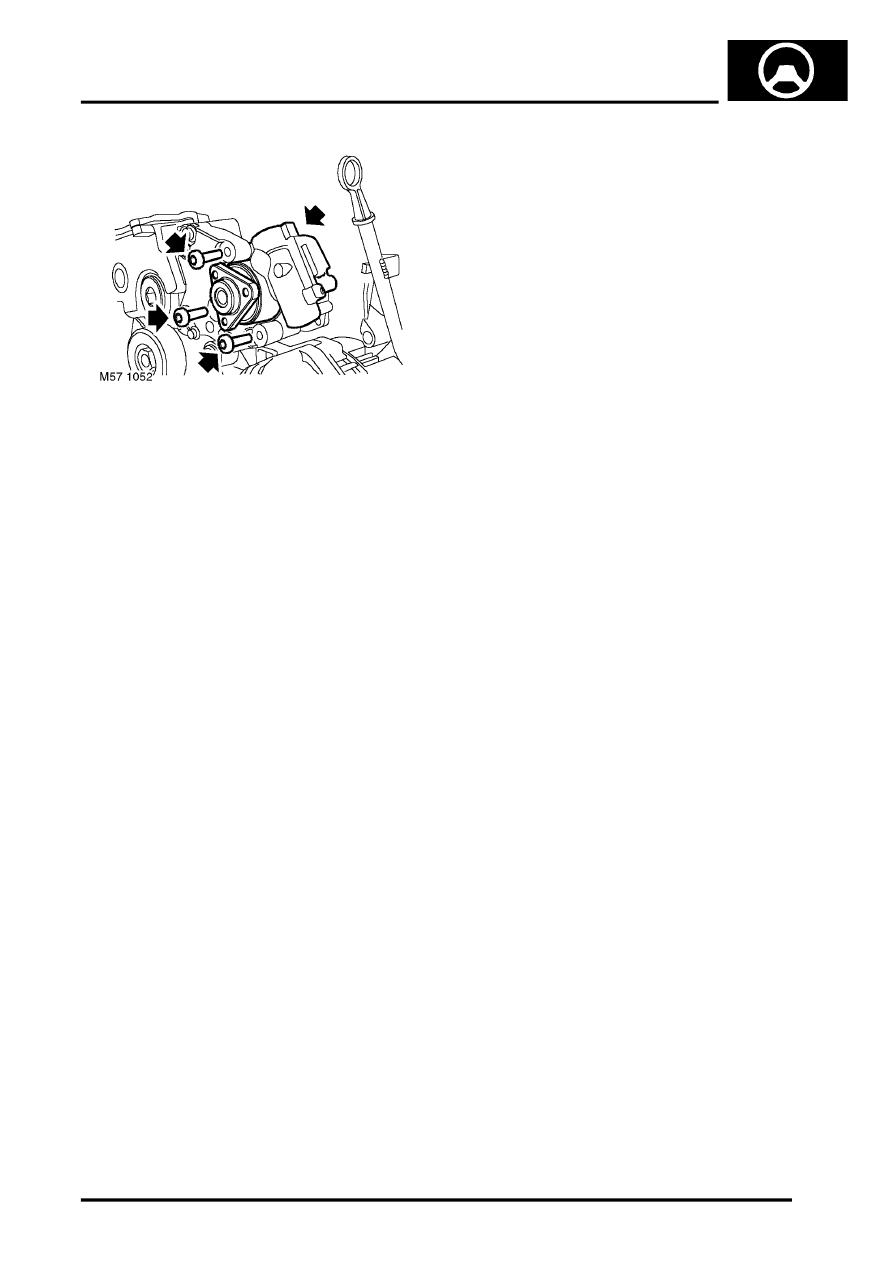

10. Remove 3 bolts securing PAS pump to

mounting bracket.

11. Remove PAS pump.

Refit

1. Position PAS pump and align to mounting

bracket.

2. Fit bolts securing PAS pump to mounting

bracket and tighten to 25 Nm (18 lbf.ft).

3. Fit PAS pump pulley to PAS pump and tighten

bolts to finger tight.

4. Remove plug from fluid outlet hose.
5. Clean banjo bolt and mating faces.
6. Using new sealing washers, fit PAS outlet hose

to pump and tighten banjo bolt to 20 Nm (15
lbf.ft).

CAUTION: To prevent damage to
components, use two spanners when
loosening or tightening unions.

7. Align outlet pipe clip. Fit bolt and tighten to 22

Nm (16 lbf.ft).

8. Clean elbow on PAS pump.
9. Remove plug from fluid inlet hose, fit new clip

and connect hose to PAS pump.

10. Remove container.
11. Clean pulley 'V's and tensioner pulley running

surface.

12. Using a 3/8” square drive socket bar, raise

ancillary drive belt tensioner and fit drive belt to
pulleys.

13. Tighten PAS pump pulley bolts to 10 Nm (7.5

lbf.ft).

14. Fit engine mounting top arm.

 +

 ENGINE - K SERIES KV6, REPAIRS,

Arm assembly - engine mounting RH.

15. Connect battery earth lead.
16. Bleed PAS system.

 +

 STEERING, ADJUSTMENTS, Power

assisted steering (PAS) system - bleed.
