Column assembly - inner & outer

STEERING

REPAIRS

57-19

Refit

1. Position cable, align to heater and steering

column bracket and  secure in retaining clips.

2. Align key interlock cable to column lock and

tighten union to 4 Nm (3 lbf.ft).

3. Fit height adjuster clamp bolt and tighten nut to

10 Nm (7.5 lbf.ft). Ensure bolt and plastic stop
are correctly located in slot in column bracket.

4. Fit height adjuster lever and tighten bolt 12 Nm

(9 lbf.ft). Ensure lever is in the fully up position
before tightening bolt. Hold clamp bolt nut to
prevent nut rotation.

5. Connect cable to interlock mechanism.
6. Check key interlock cable adjustment.

 +

 STEERING, ADJUSTMENTS, Cable

- key interlock - adjust.

7. Fit steering column nacelle.

 +

 STEERING, REPAIRS, Nacelle -

column.

8. Fit front console.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - front - up to 04MY.

9. Connect battery earth lead.

Column assembly - inner & outer

$% 57.41.01

Remove

1. Disconnect battery earth lead.
2. Remove steering column multi purpose switch.

 +

 LIGHTING, REPAIRS, Switch -

combined direction indicator/headlight/
horn.

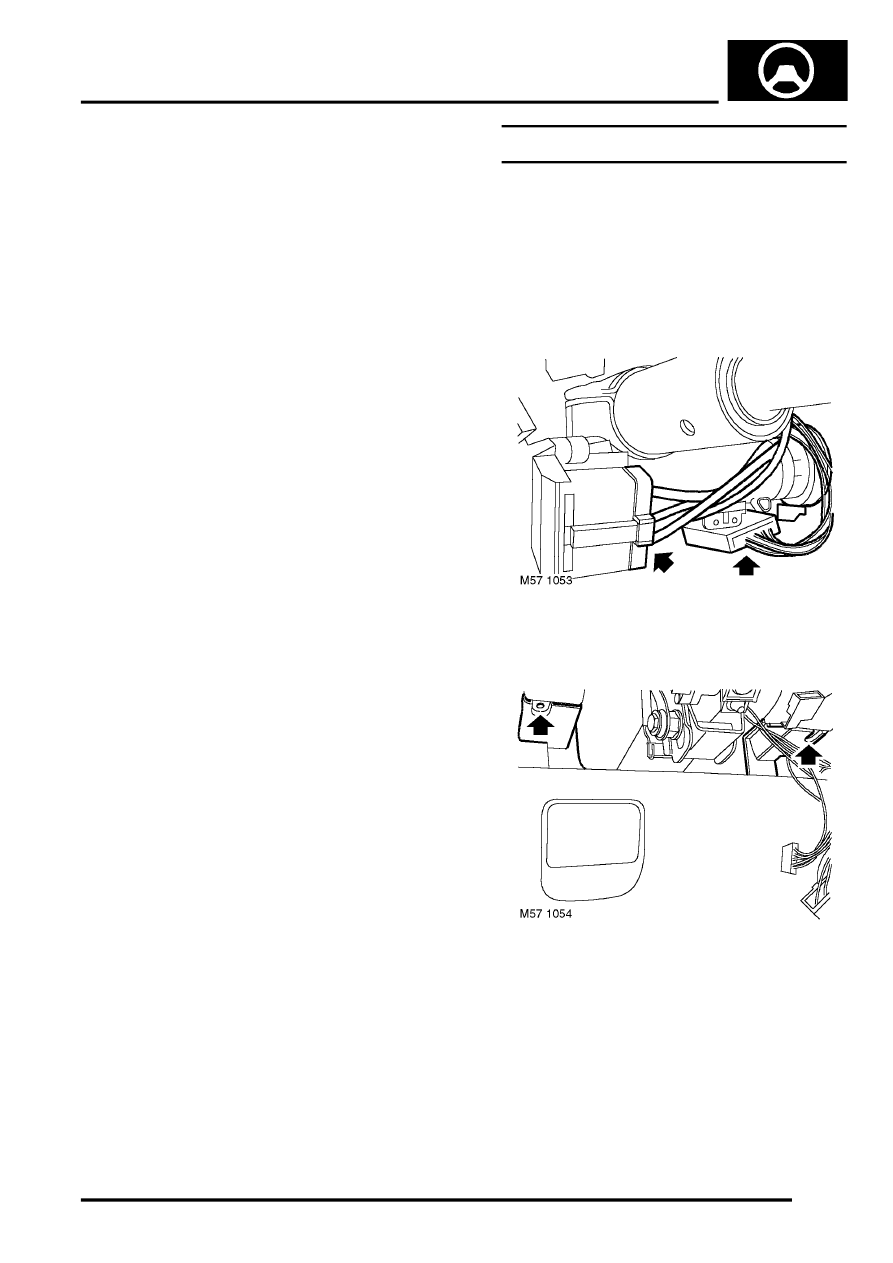

3. Disconnect multiplugs from ignition switch and

passive coil.

4. Remove 2 screws securing steering column

aperture trim and remove trim.
