Ball joint - track rod

STEERING

REPAIRS

57-23

Ball joint - track rod

$% 57.55.07

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove front road wheel.

3. Remove pinch bolt securing ball joint to

turnbuckle.

4. Remove nut from ball joint and discard.
5. Fit an M12 nut to ball joint, flush with end of pin.

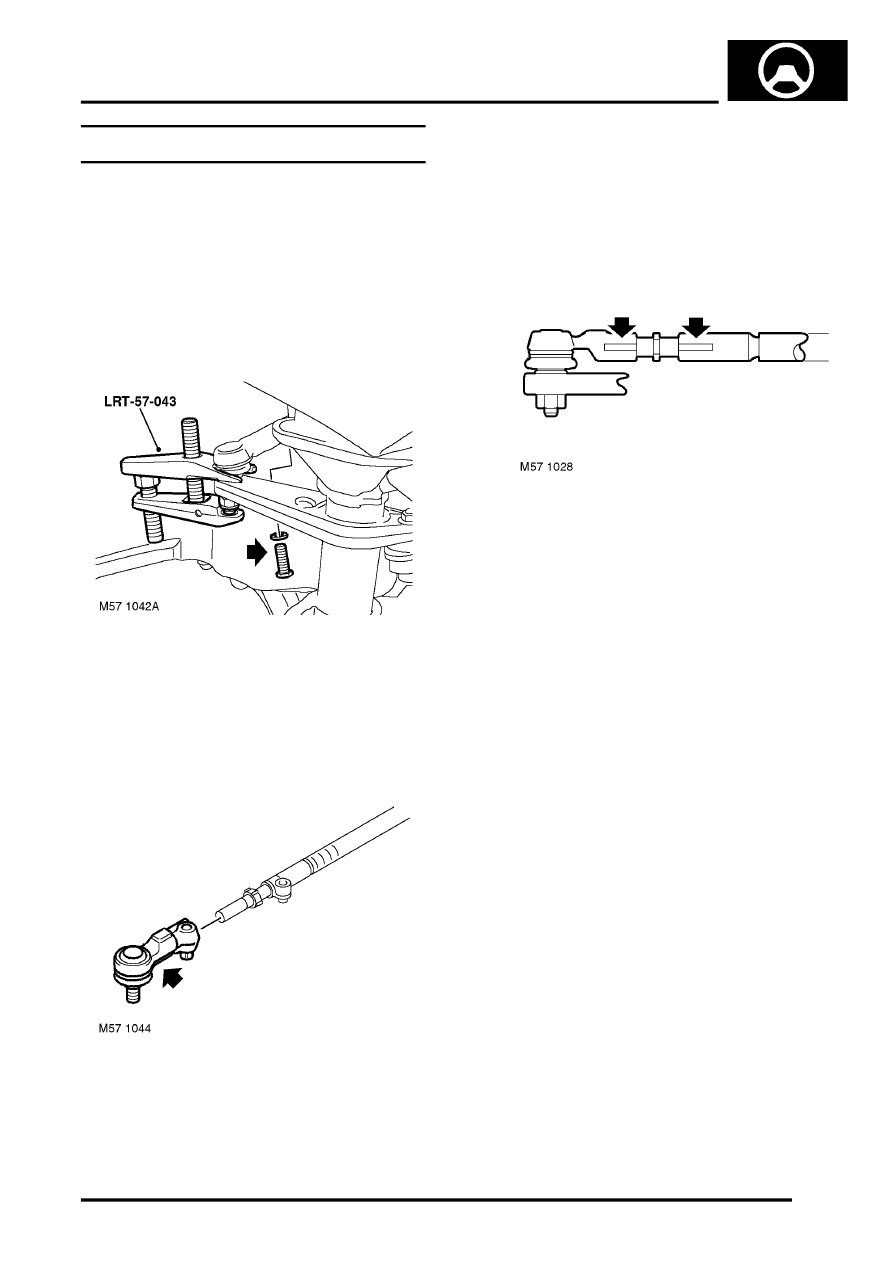

6. Using tool LRT-57-043, separate ball joint from

steering arm. Remove M12 nut and release ball
joint from steering arm.

7. Remove ball  joint, note the number of turns for

refit.

Refit

1. Fit ball joint to turnbuckle to number of turns

noted in remove.

2. Fit pinch bolt but do not tighten at this stage.
3. Clean ball joint taper and taper seat.

4. Fit ball joint to steering arm, fit new nut and

tighten to 55 Nm (41 lbf.ft).

CAUTION: Ensure slots in turn buckle
clamps are aligned.

5. Fit road wheel(s) and tighten nuts to 115 Nm

(85 lbf.ft).

6. Remove stands and lower vehicle.
7. Check and adjust front wheel alignment.

 +

 STEERING, ADJUSTMENTS, Front

wheel alignment - check & adjust.

WARNING: Ensure all track rod pinch bolts
are tightened to the correct torque on
completion of the front wheel alignment
check.
