REAR SUSPENSION (page 2 of 2)

REAR SUSPENSION

64-14

REPAIRS

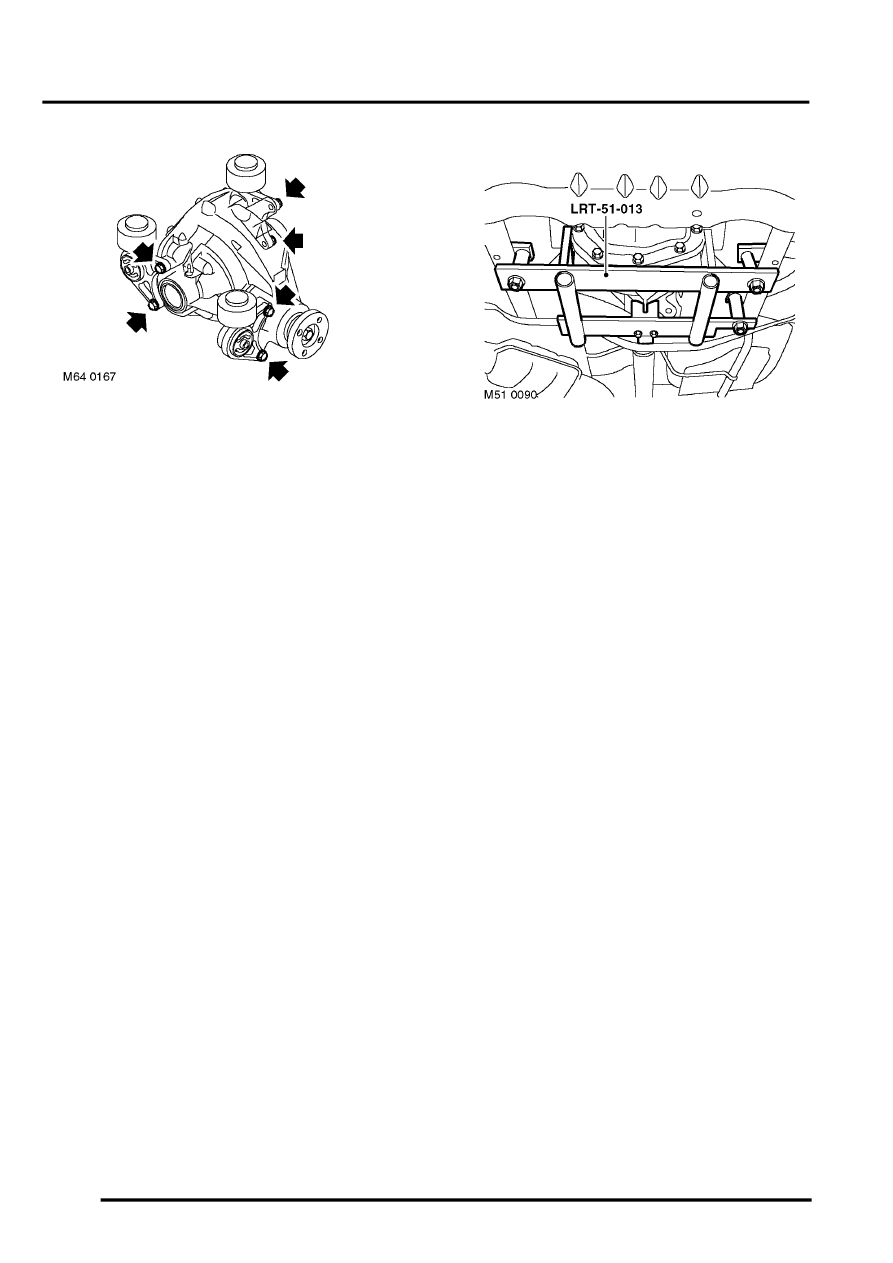

10. Loosen 6 bolts securing mountings to

differential casing.

Refit

1. Position centralising jig LRT-51-013 to align

differential assembly.

2. Fit differential assembly.
3. Fit bolts securing differential mountings to

subframe and tighten to 120 Nm (89 lbf.ft).

4. Tighten forward bolts to 65 Nm (48 lbf.ft).
5. Tighten rearward bolts to 65 Nm (48 lbf.ft).
6. Remove LRT-51-013.
7. With assistance position subframe assembly to

body and locate on dowels.

8. Fit subframe bolts and tighten to 190  Nm (140

lbf.ft).

9. Align handbrake cables, fit bolts and tighten to

22 Nm (16 lbf.ft).

10. Connect breather pipe.
11. Position propeller shaft to rear axle and align

reference marks.

12. Fit nuts and bolts securing propeller shaft to

rear axle and tighten to 65  Nm (48 lbf.ft).

13. Fit drive shafts.

 +

 DRIVESHAFTS, REPAIRS, Shaft

with both joints - LH.


 +

 DRIVESHAFTS, REPAIRS, Shaft

with both joints - RH.

14. Check and if necessary, adjust wheel

alignment.
