Gasket - end cover - IRD housing - K1.8

INTERMEDIATE REDUCTION DRIVE

41-18

REPAIRS

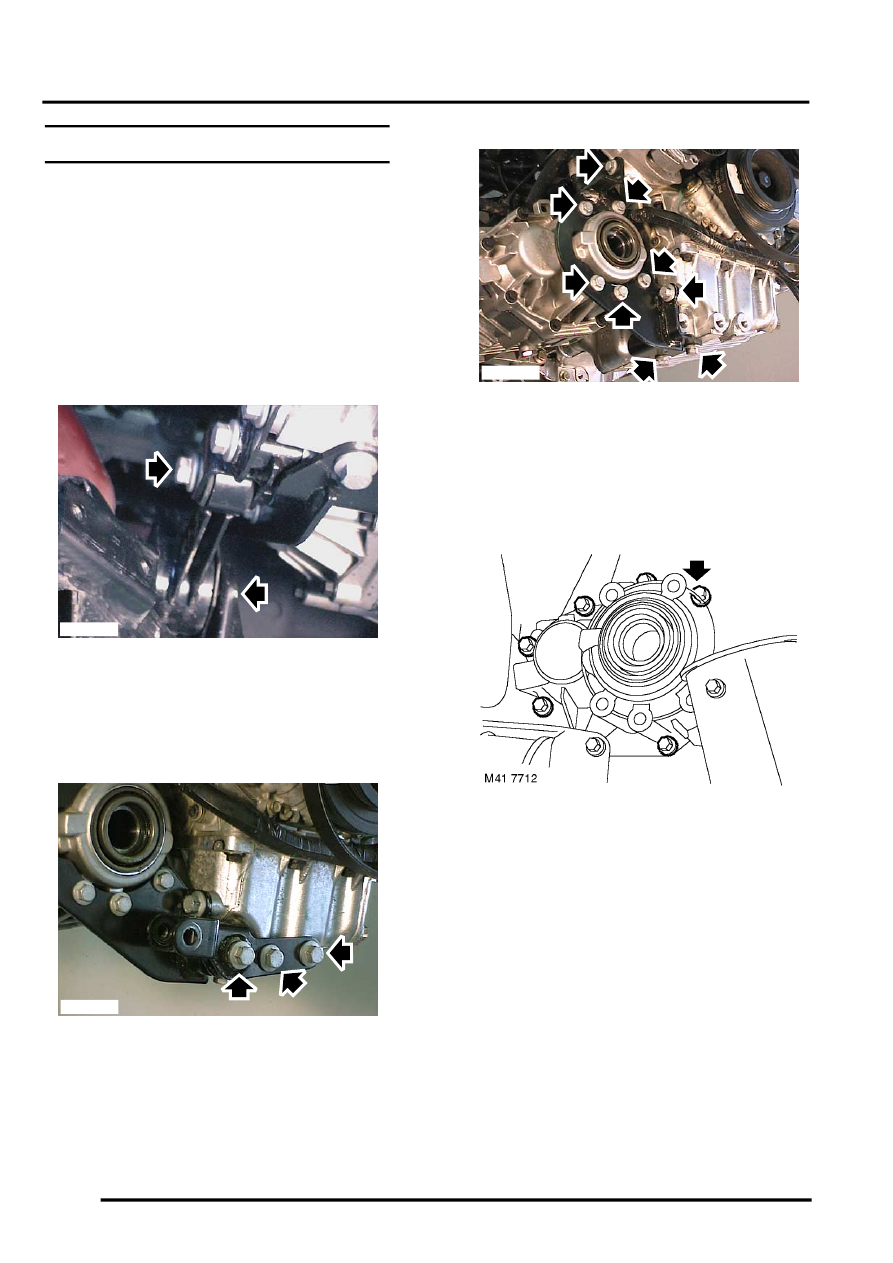

Gasket -  end cover - IRD housing - K1.8

$% 41.27.05

Remove

1. Drain fluid from IRD.

 +

 INTERMEDIATE REDUCTION

DRIVE, ADJUSTMENTS, Intermediate
reduction drive (IRD) fluid - drain & refill -
Non NAS.

2. Remove drive shaft RH seal.

 +

 INTERMEDIATE REDUCTION

DRIVE, REPAIRS, Seal - driveshaft - RH.

3. Remove bolt securing engine lower steady to

beam.

4. Remove bolt securing engine lower steady to

bracket on sump.

5. Remove engine lower steady.

6. Remove 3 bolts securing lower engine steady

bracket to sump and remove bracket.

7. Remove upper bolt securing IRD support

bracket to cylinder block.

8. Remove 5 bolts securing support bracket to

IRD.

9. Remove 3 bolts securing IRD support bracket

to sump and remove bracket.

10. Remove 8 bolts securing end cover to main

case of IRD.

11. Remove end cover.
12. Remove bolt securing engine lower steady to

bracket on sump.

M12 7144

M12 7165

M12 7166
