Switch - handbrake warning

DRIVER CONTROLS

REPAIRS

86-8-3

Sounder - parking aid - rear - from 04MY

$% 86.54.19

Remove

1. 3 door models: Remove RH rear lower quarter

trim casing.


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 3 door.

2. 5 door models: Remove RH rear lower quarter

trim casing.


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 5 door.

3. Disconnect multiplug from parking aid sounder.
4. Remove 2 nuts securing parking aid sounder to

mounting bracket and remove sounder.

Refit

1. Position parking aid sounder to mounting

bracket and secure with nuts.

2. Connect multiplug to parking aid sounder.
3. 5 door models: Fit RH rear lower quarter trim

casing.


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 5 door.

4. 5 door models: Fit RH rear lower quarter trim

casing.


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 3 door.

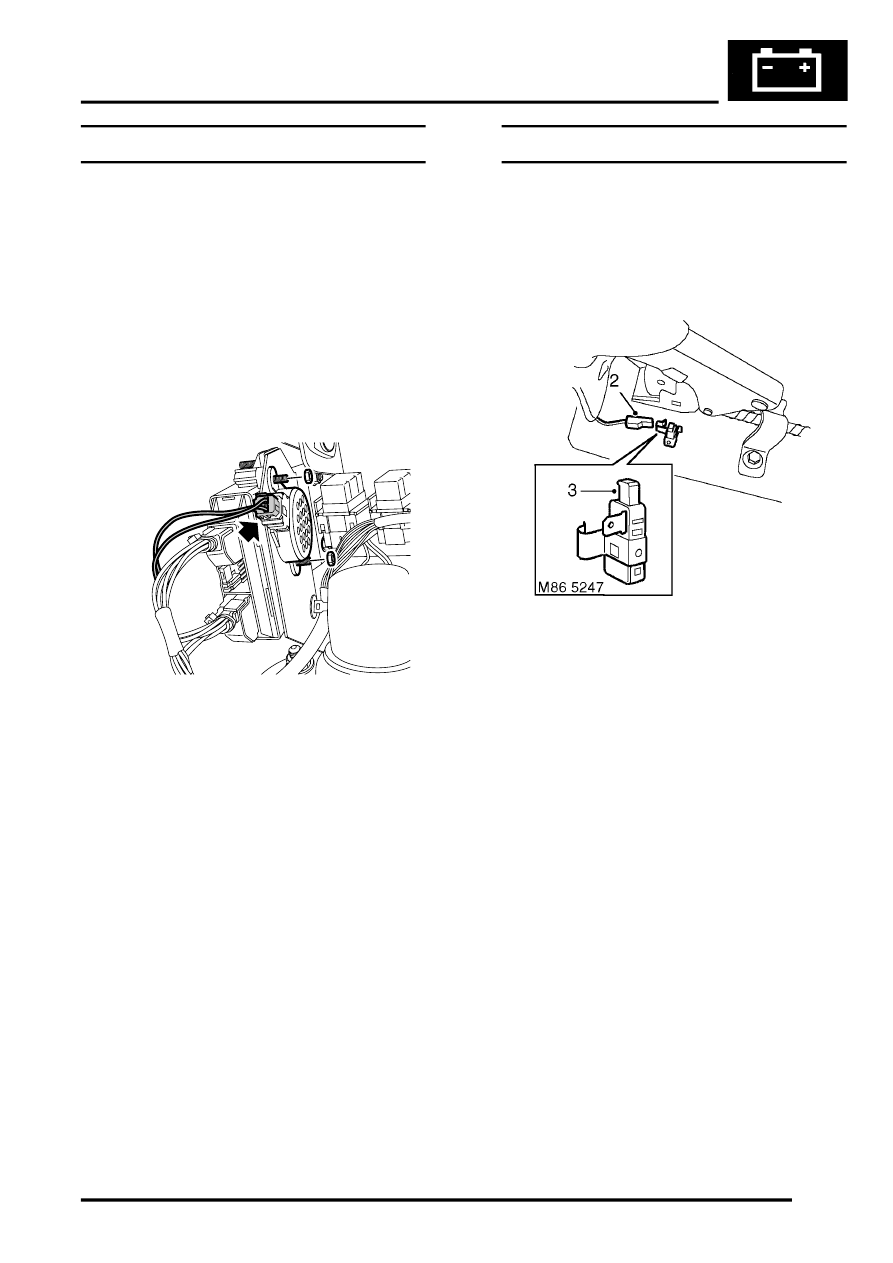

Switch - handbrake warning

$% 86.65.45

Remove

1. Remove rear console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - rear.

2. Disconnect Lucar from handbrake warning

switch.

3. Release switch from handbrake.

Refit

1. Fit switch to handbrake and connect Lucar.
2. Fit rear console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - rear.

M86 6117
