Sensor - parking aid - rear - from 04MY

DRIVER CONTROLS

86-8-2

REPAIRS

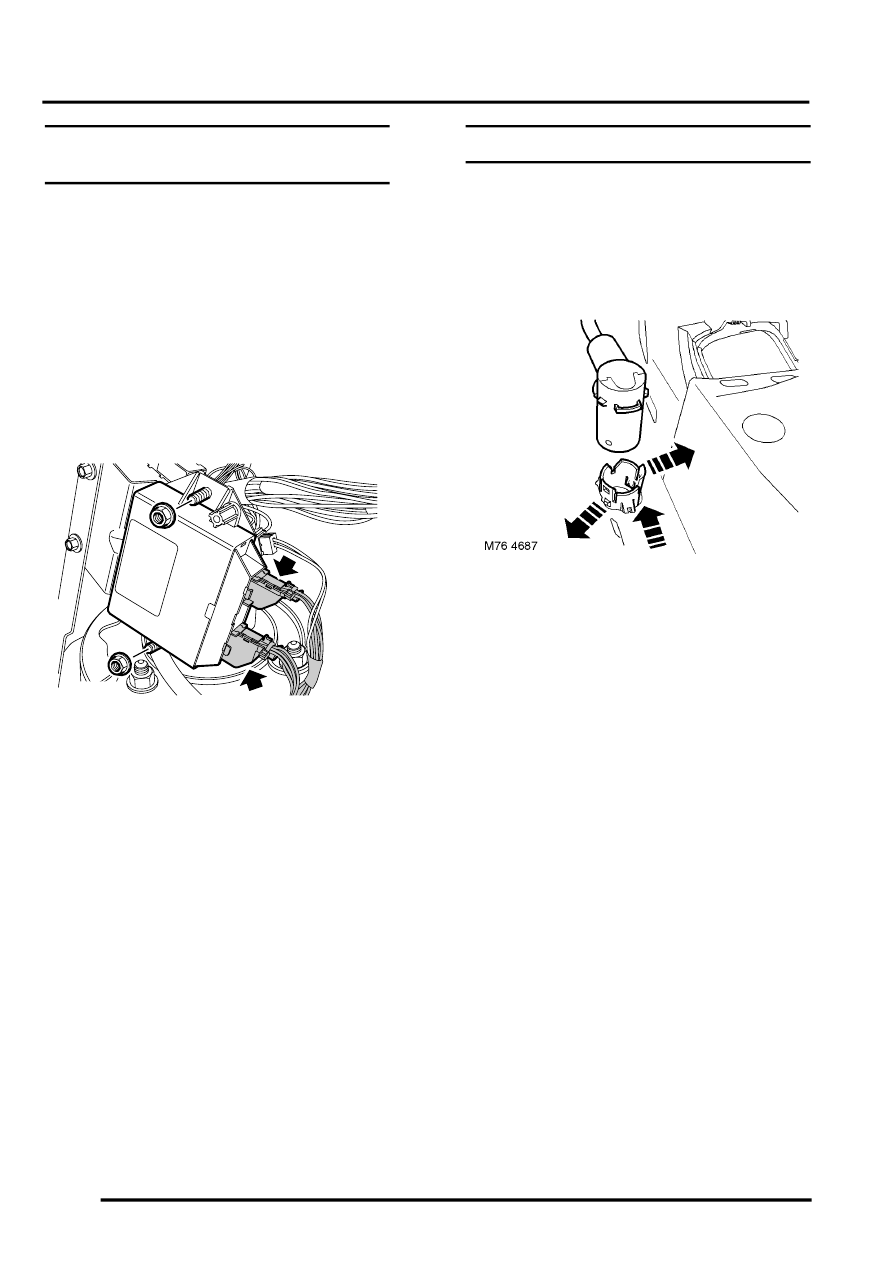

Control unit (ECU) - parking aid - from
04MY

$% 86.54.10

Remove

1. 3 door models: Remove RH rear lower quarter

trim casing.


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 3 door.

2. 5 door models: Remove RH rear lower quarter

trim casing.


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 5 door.

3. Disconnect 2 multiplugs from parking aid ECU.
4. Remove 2 nuts securing parking aid ECU to

mounting bracket and remove ECU.

Refit

1. Position parking aid ECU to mounting bracket,

fit nuts and tighten to 4 Nm (3 lbf.ft).

2. Connect multiplugs to parking aid ECU.
3. Fit RH rear lower quarter trim casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 3 door.

Sensor - parking aid - rear - from 04MY

$% 86.54.14

Remove

1. Remove rear bumper assembly.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper valance - rear - from 04MY.

2. Disconnect multiplug from parking aid sensor.
3. Release 2 retaining clips and remove parking

aid sensor from finisher.

4. Remove parking aid sensor finisher from

bumper valance.

Refit

1. Fit parking aid sensor finisher to bumper

valance.

2. Fit parking aid sensor to finisher and connect

multiplug.

3. Fit rear bumper assembly.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper valance - rear - from 04MY.

M86 6118
