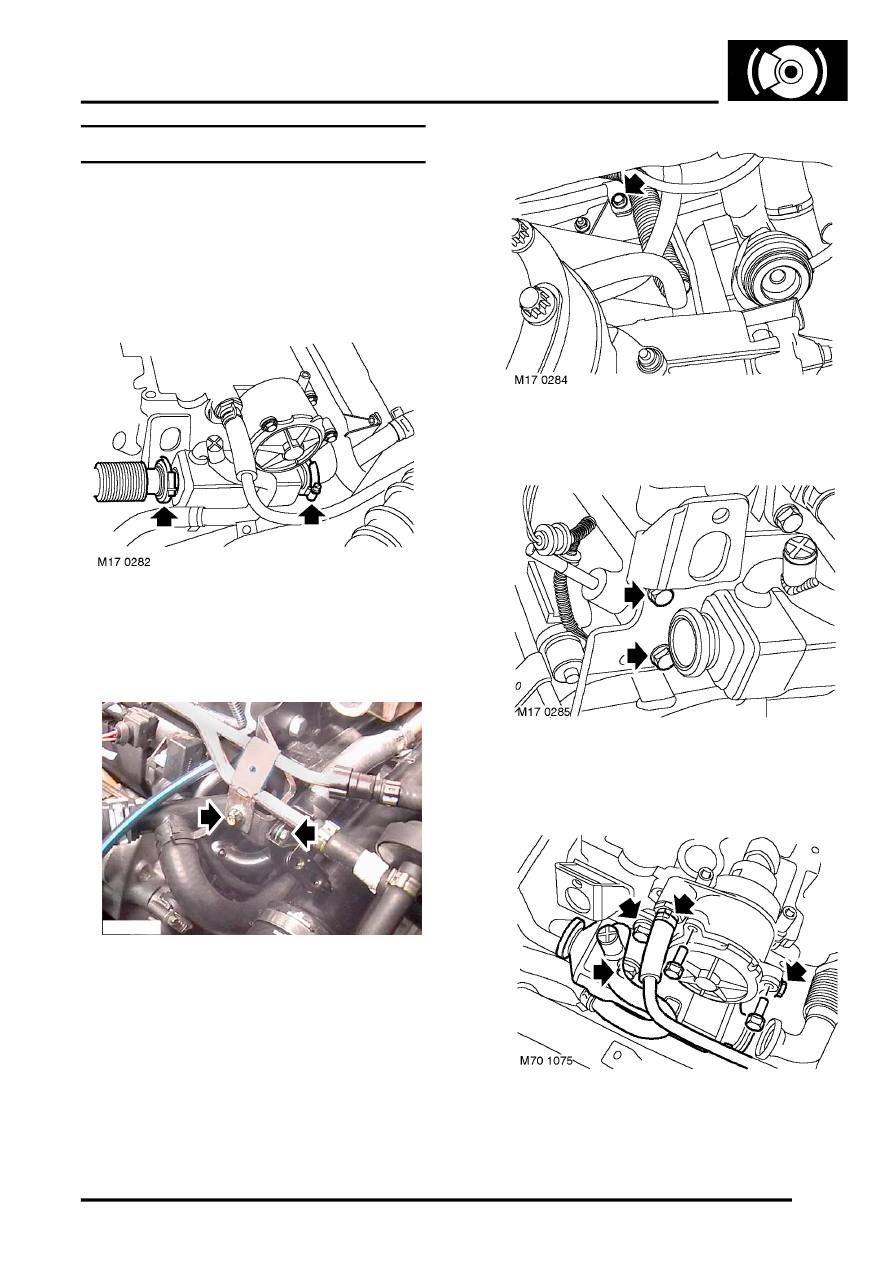

Vacuum pump - Td4 - automatic

BRAKES

REPAIRS

70-21

Vacuum pump - Td4 - automatic

$% 70.50.19

Remove

1. Disconnect battery earth lead.
2. Remove camshaft cover.

 +

 ENGINE - Td4, REPAIRS, Gasket -

camshaft cover.

3. Mark EGR pipe and cooler to aid refit.
4. Loosen clamps EGR pipes to cooler and move

clamps aside.

5. Remove pipe, EGR cooler to EGR valve.

6. Remove bolt securing fuel rails to support

bracket.

7. Remove bolt securing intercooler pipe to

support bracket.

8. Remove underbelly panel.

 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

9. Remove bolt securing turbo outlet pipe to upper

coolant rail.

10. Remove 2 bolts securing pipe support bracket

to engine lifting bracket, remove support
bracket.

11. Release clip and remove vacuum hose.
12. Remove and discard 2 bolts securing vacuum

pump.

M17 0283
