Switch - control

AIR CONDITIONING

REPAIRS

82-13

Refit

1. Lubricate new 'O' rings, dust shield and

condenser thread with refrigerant oil.

2. Fit 'O' rings and dust shield to receiver drier.

CAUTION: Do not remove receiver/dryer
from packaging until immediately before
installation.

3. Fit receiver drier to condenser and tighten to 12

Nm (9 lbf.ft).

4. Tighten clamps securing receiver drier to

condenser.

5. If fitted, fit air deflector and secure with scrivets.
6. Td4 models: Fit intercooler.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Intercooler.

7. Up to 04MY: Position armature, fit and tighten

4 nuts and bolts securing armature to body to
25 Nm (18 lbf.ft).

8. 04MY on: Position armature, fit bolts securing

armature to crash cans and tighten bolts to 25
Nm (18 lbf.ft).

9. KV6 models:  Align PAS fluid cooler and

tighten bolts to 8 Nm (6 lbf.ft).

10. Fit bumper valance.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front - up to 04MY.

11. Recharge A/C system.



 +

 AIR CONDITIONING, REFRIGERANT

RECOVERY, RECYCLING AND
RECHARGING, Refrigerant recovery -
recycling and recharge.

12. Connect battery earth lead.

Switch - control

$% 82.20.07

Remove

1. Remove radio.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, Radio - up to 04MY.

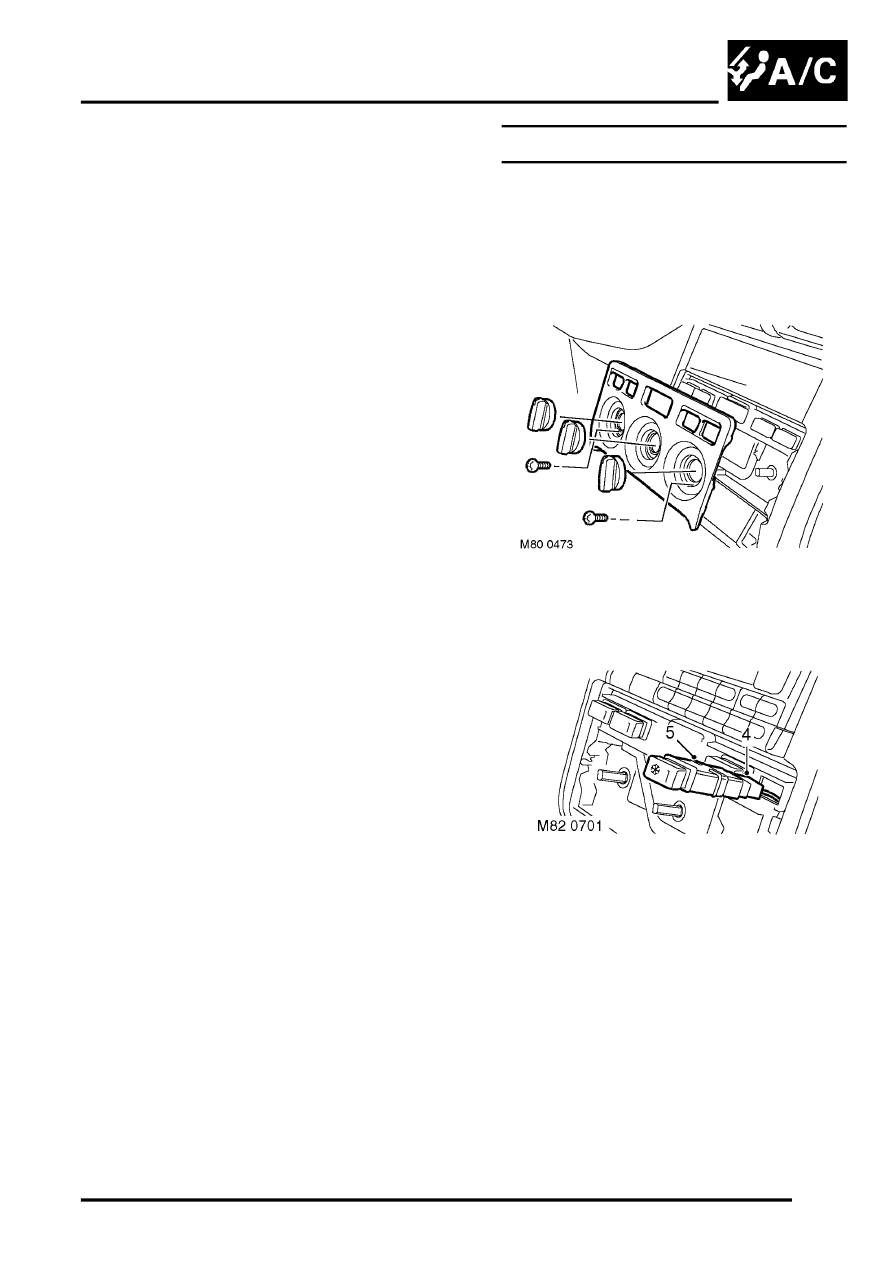

2. Remove 3 heater control knobs.
3. Remove 2 screws securing heater control

finisher to heater controls and remove finisher.

4. Disconnect multiplug from A/C control switch.
5. Remove switch from heater controls.

Refit

1. Fit A/C control switch and connect multiplug.
2. Fit heater control finisher and secure with

screws.

3. Fit heater control knobs.
4. Fit radio.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, Radio - up to 04MY.
