Evaporator

AIR CONDITIONING

82-16

REPAIRS

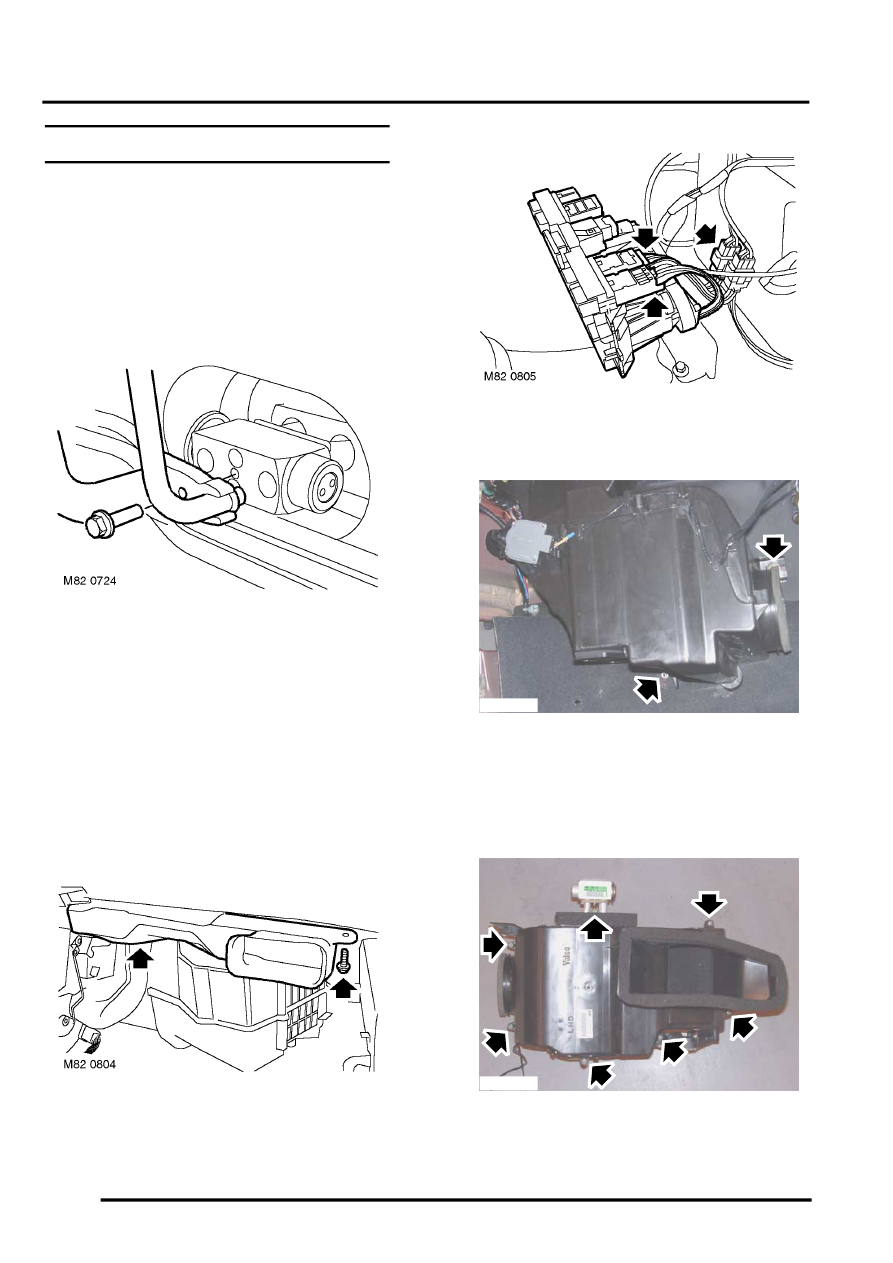

Evaporator

$% 82.25.20

Remove

1. Depressurise A/C system.

 +

 AIR CONDITIONING, REFRIGERANT

RECOVERY, RECYCLING AND
RECHARGING, Refrigerant recovery -
recycling and recharge.

2. Remove bolt securing pipes to TXV valve.
3. Release both pipes from TXV valve.
4. Remove and discard 2 'O' rings from pipes.

CAUTION: Immediately cap all A/C pipes to
prevent ingress of dirt and moisture into the
system.

5. Remove fascia.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Fascia - up to 04MY.

6. Remove bolt from face level ducting and

remove ducting.

7. Disconnect 3 multiplugs from A/C switches and

heater harness.

8. Remove 2 nuts securing evaporator to body.
9. Release evaporator from drain hose and air

intake, remove evaporator assembly.

10. Release harness from evaporator securing

clips.

11. Remove 7 screws from evaporator casing and

remove top half of casing.

M820798

M820824
