Compressor - Td4

AIR CONDITIONING

82-6

REPAIRS

Compressor - Td4

$% 82.10.20

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Disconnect battery earth lead.
3. Recover refrigerant from A/C system.



 +

 AIR CONDITIONING, REFRIGERANT

RECOVERY, RECYCLING AND
RECHARGING, Refrigerant recovery -
recycling and recharge.

4. Remove compressor drive belt.



 +

 AIR CONDITIONING, REPAIRS,

Drive belt - compressor - Td4.

WARNING: Under no circumstances should
refrigerant hoses be disconnected without
first discharging the system.

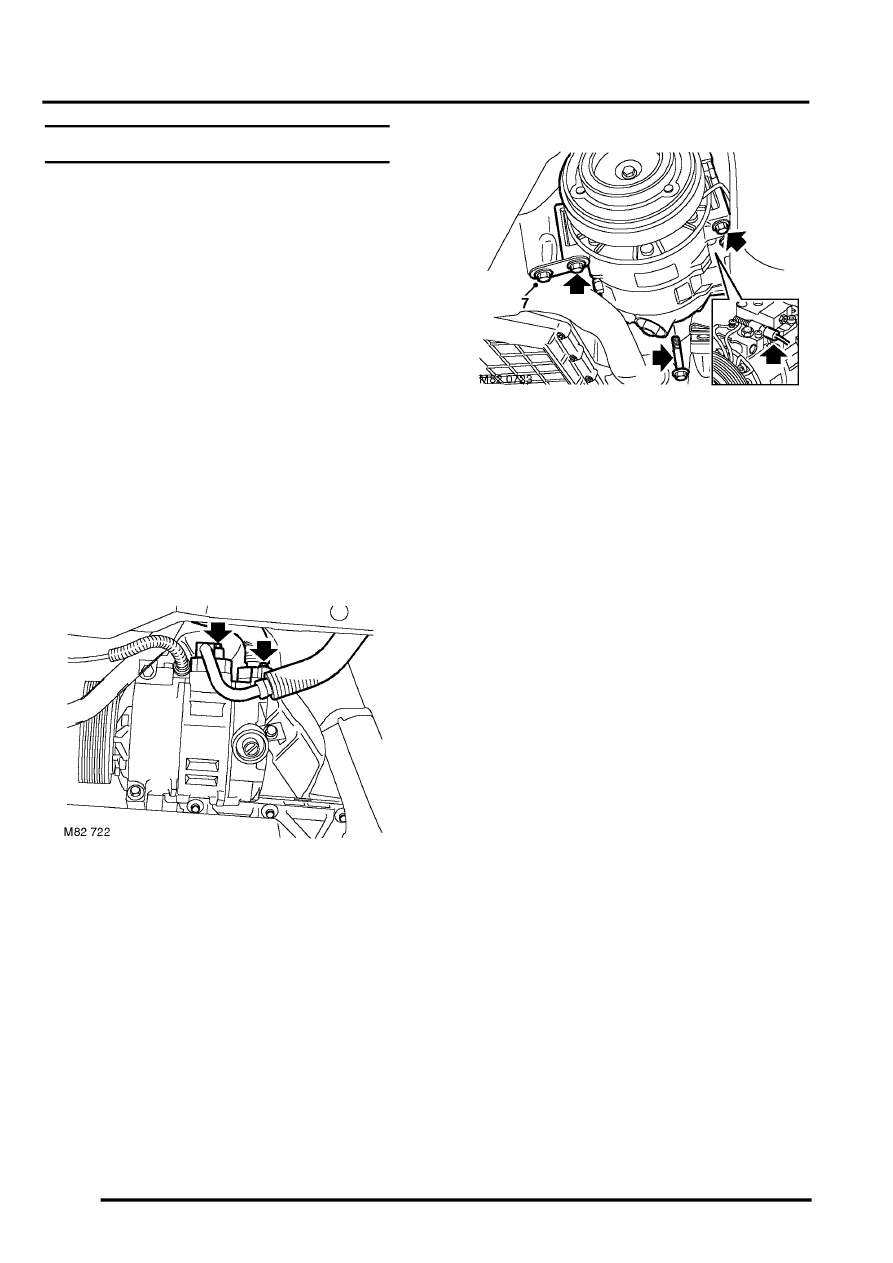

5. Remove 2 bolts securing A/C pipes to

compressor. Release pipes from compressor.

CAUTION: Before disconnecting or
removing components, ensure the
immediate area around joint faces and
connections are clean. Plug open
connections to prevent contamination.

6. Remove and discard 'O' rings from A/C pipes.

7. Loosen bolt securing compressor support

bracket to sump, do not remove.

8. Remove 3 bolts and remove compressor from

mounting bracket. Move support strap aside,
disconnect compressor multiplug and remove
compressor.

Refit

1. If a new compressor is being installed, drain the

required amount of refrigerant oil from the new
compressor.


 +

 GENERAL INFORMATION, Air

conditioning compressor replacement.

2. A new compressor is sealed and pressurised

with Nitrogen gas, slowly release the sealing
cap, gas pressure should be heard to release
as the seal is broken.

3. Ensure mating faces of A/C pipes and

compressor are clean.

4. Fit A/C compressor to mounting bracket, align

support strap and tighten bolts to 25 Nm (18
lbf.ft).

5. Connect multiplug to compressor.
6. Lubricate new 'O' rings with clean refrigerant oil

and fit to evaporator pipes

7. Position A/C pipes to compressor, fit bolts and

tighten to 22 Nm (16 lbf.ft).

8. Replace receiver drier.



 +

 AIR CONDITIONING, REPAIRS,

Receiver drier.

9. Fit compressor drive belt.



 +

 AIR CONDITIONING, REPAIRS,

Drive belt - compressor - Td4.

10. Recharge A/C system.



 +

 AIR CONDITIONING, REFRIGERANT

RECOVERY, RECYCLING AND
RECHARGING, Refrigerant recovery -
recycling and recharge.

11. Connect battery earth lead.
12. Remove stands and lower vehicle.
