HEATING AND VENTILATION

80-2

DESCRIPTION AND OPERATION

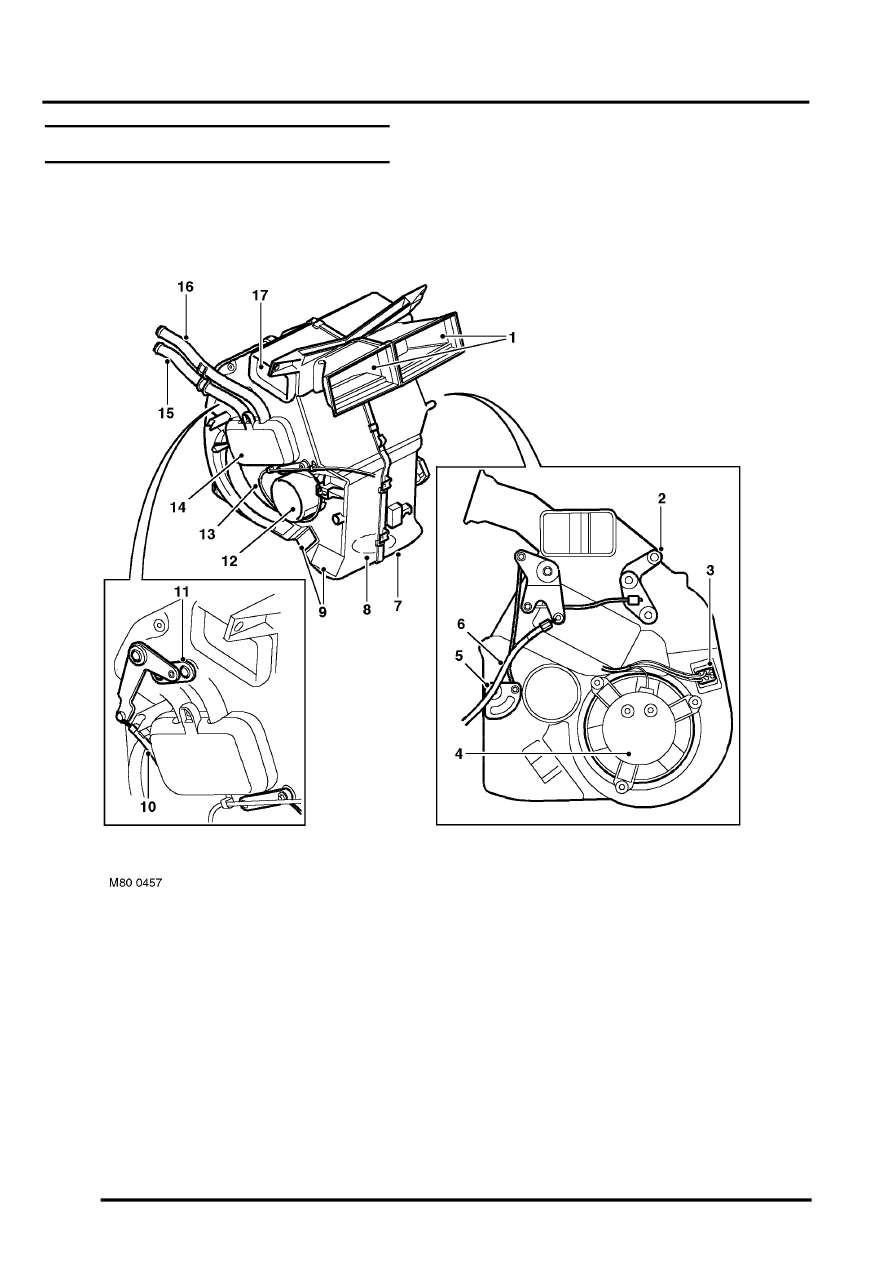

Heater Assembly Components

RHD shown, LHD similar

1 Centre face level air outlets
2 Fresh air flap lever
3 Resistor pack
4 Blower motor and impeller fan
5 Main distribution flap lever
6 Distribution control cable
7 Casing
8 Rear footwells air outlet
9 Front footwell air outlets

10 Blend flap control cable
11 Blend flap lever
12 Windscreen and side window air outlet
13 Heater matrix 'close off' flap and control cable
14 Heater matrix cover
15 Engine coolant feed
16 Engine coolant return
17 Outer face level air outlet
