Heater Assembly

HEATING AND VENTILATION

80-4

DESCRIPTION AND OPERATION

The air inlet duct connects the passenger's side of the plenum to the heater assembly, to provide the fresh air inlet.
The upper end of the duct locates in a slot in the body and the lower end of the duct is connected to the heater
assembly via a corrugated connector hose. A pollen filter is installed in the air inlet duct and retained by two scrivets.

Heater Assembly

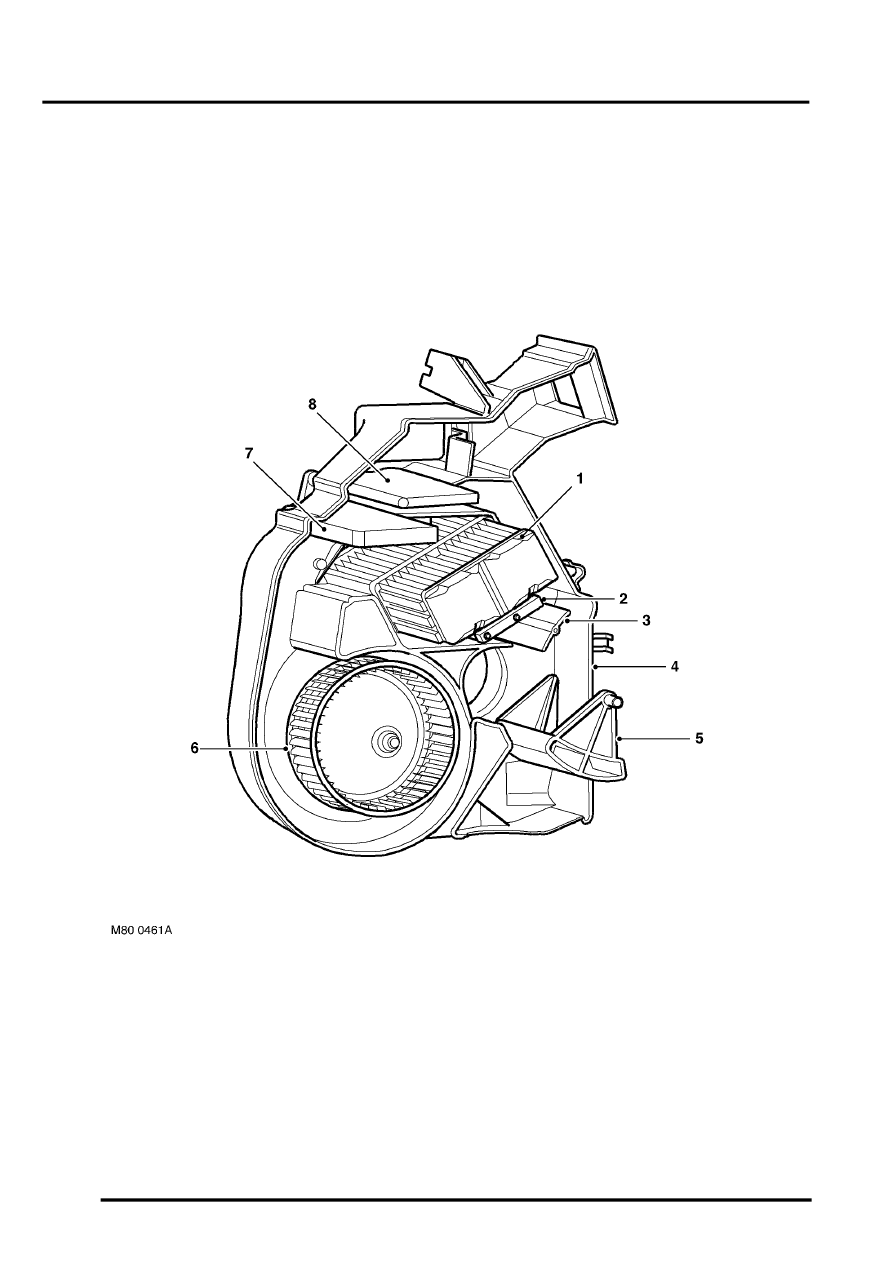

Interior View of Heater Assembly

RHD shown, LHD similar

1 Heater matrix
2 PTC heater (where fitted)
3 Heater matrix 'close off' flap
4 Casing

5 Distribution main flap
6 Blower fan
7 Blend flap
8 Distribution fresh air flap
