EVAPORATOR/BLOWER MOTOR ASSEMBLY - REAR

AIR CONDITIONING

11

REPAIR

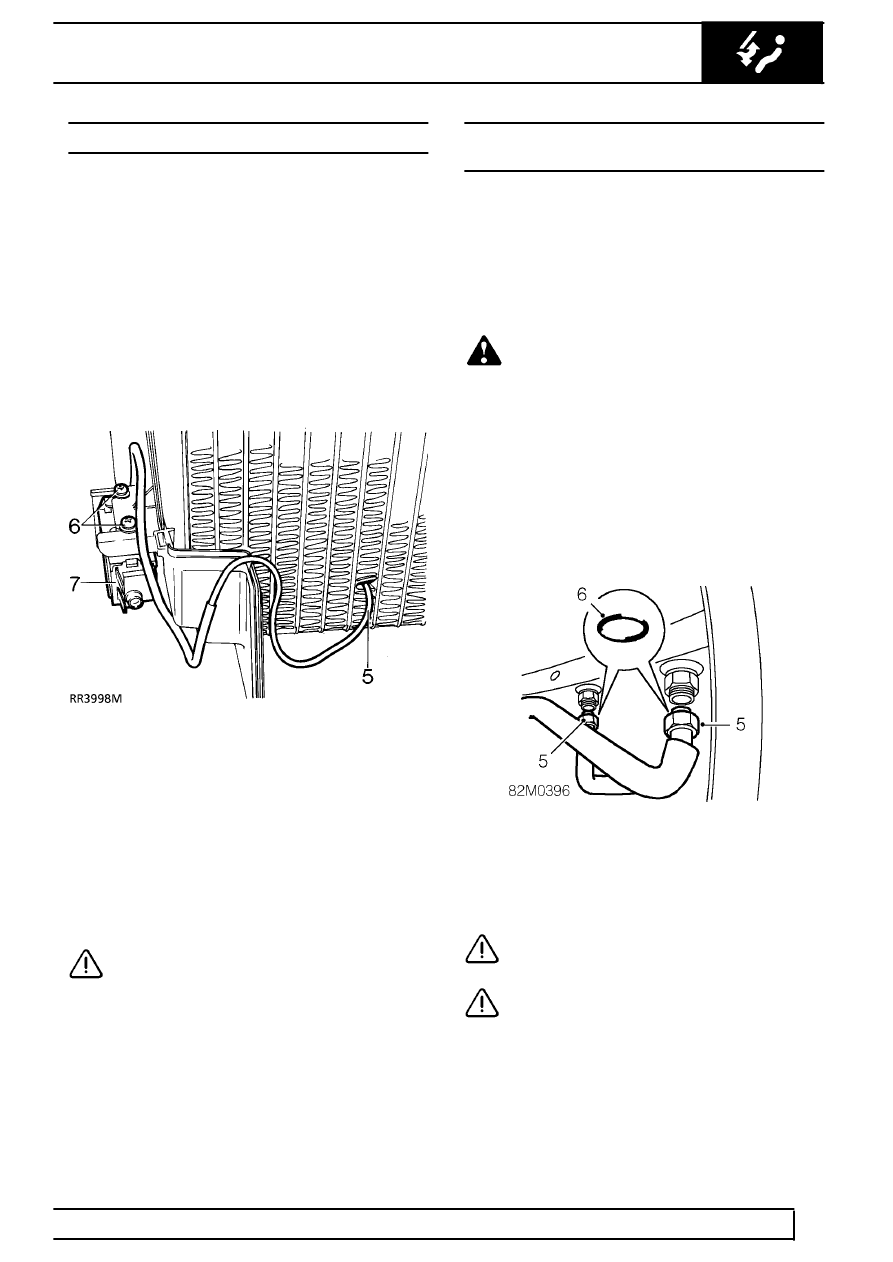

THERMOSTAT

Service repair no - 86.25.50

Remove

1. Remove heater and cooler unit.

See Heater

and Cooler Unit

2. Remove lower cover and evaporator.

See

Evaporator and Expansion Valve

3. Remove 5 clips and screw securing evaporator

top cover.

4. Remove evaporator top cover.

5. Remove thermostat sensor from evaporator

matrix.

6. Remove 2 screws securing sensor unit.
7. Remove thermostat and insulation.

Refit

8. Reverse removal procedure.

CAUTION: The thermostat insulation must
be installed in the ORIGINAL POSITION in
the evaporator.

EVAPORATOR/BLOWER MOTOR ASSEMBLY -
REAR

Service repair no - 82.26.01

Remove

1. Recover refrigerant from system.

See

Adjustment, refrigerant recovery recycling
recharging

WARNING: Wear eye and hand protection
when disconnecting components
containing refrigerant. Plug all exposed

connections immediately.

2. Remove evaporator to alpine light duct.

See

evaporator to alpine light duct

3. Remove LH rear mud flap.

See CHASSIS AND

BODY, Repair, mud flap - rear - lh

4. Clean area around low and high pressure air

conditioning pipe unions, beneath rear wheel
arch, to prevent any risk of dirt entering the
system.

5. Loosen and disconnect high and low pressure

air conditioning pipe unions beneath rear wheel
arch.

6. Remove and discard ’O’ rings from pipe unions.

CAUTION: Use 2 spanners when loosening
or tightening air conditioning pipe unions.

CAUTION: Plug exposed connections
immediately.
