26 - COOLING SYSTEM - Tdi (COOLANT CIRCULATION): DESCRIPTION AND OPERATION

Tdi

1

DESCRIPTION AND OPERATION

ENGINE COOLING

Description

The Tdi engine uses a pressurized cooling system
and cross flow radiator which is supplied from a
separate header tank. The radiator assembly is in
three sections. The largest section is for engine
coolant and the other two sections which are cast in
aluminium, are the engine oil cooler and the turbo
charger intercooler.

A belt driven viscous fan and centrifugal water pump
is located in the front of the cylinder block. Hot coolant
is supplied to the heater through hoses. Two small
diameter air purge hoses connect the top of the
radiator and cylinder head water gallery, to the header
tank.

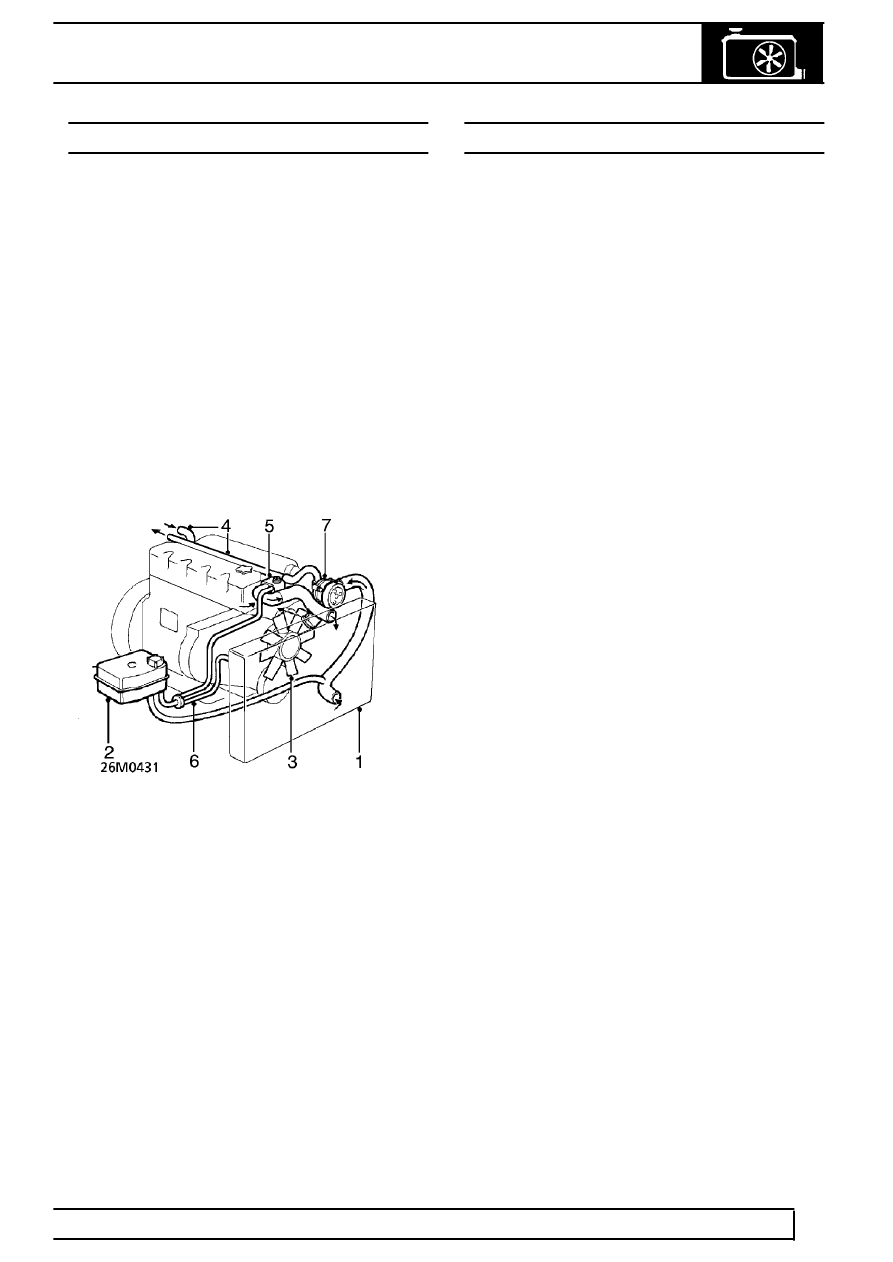

Coolant circulation (engine cold)

1. Cross flow radiator
2. Header tank
3. Viscous fan
4. Heater hoses
5. By pass hose and engine thermostat
6. Air purge hoses
7. Coolant pump

COOLANT CIRCULATION

Operation

When the engine is started from cold the thermostat
prevents any coolant circulation through the radiator
by closing off the top hose. During the engine warm
up period, the water pump, pumps coolant towards
the rear of the cylinder block around each of the
cylinders. Coolant as it is heated rises through ports in
the cylinder block and head gasket, into the cylinder
head.The coolant flows forwards to the thermostat,
by-pass port and radiator top hose connection.

Start from cold (thermostat closed)

While the thermostat is closed, coolant circulates
around the cylinder block and cylinder head via the
by-pass.

Engine warm (thermostat open)

When the engine reaches normal running temperature
the thermostat closes off the by-pass and opens the
flow to the top of the radiator.
