EVAPORATOR TO ALPINE LIGHT DUCT

82

AIR CONDITIONING

26

REPAIR

ALPINE LIGHT DUCT

Service repair no - 82.26.21

Remove

1. Remove evaporator to alpine light duct.

See

evaporator to alpine light duct

2. Remove rear door upper trim panel.

See

CHASSIS AND BODY, Repair, rear door
upper trim panel - with rear air conditioning
fitted

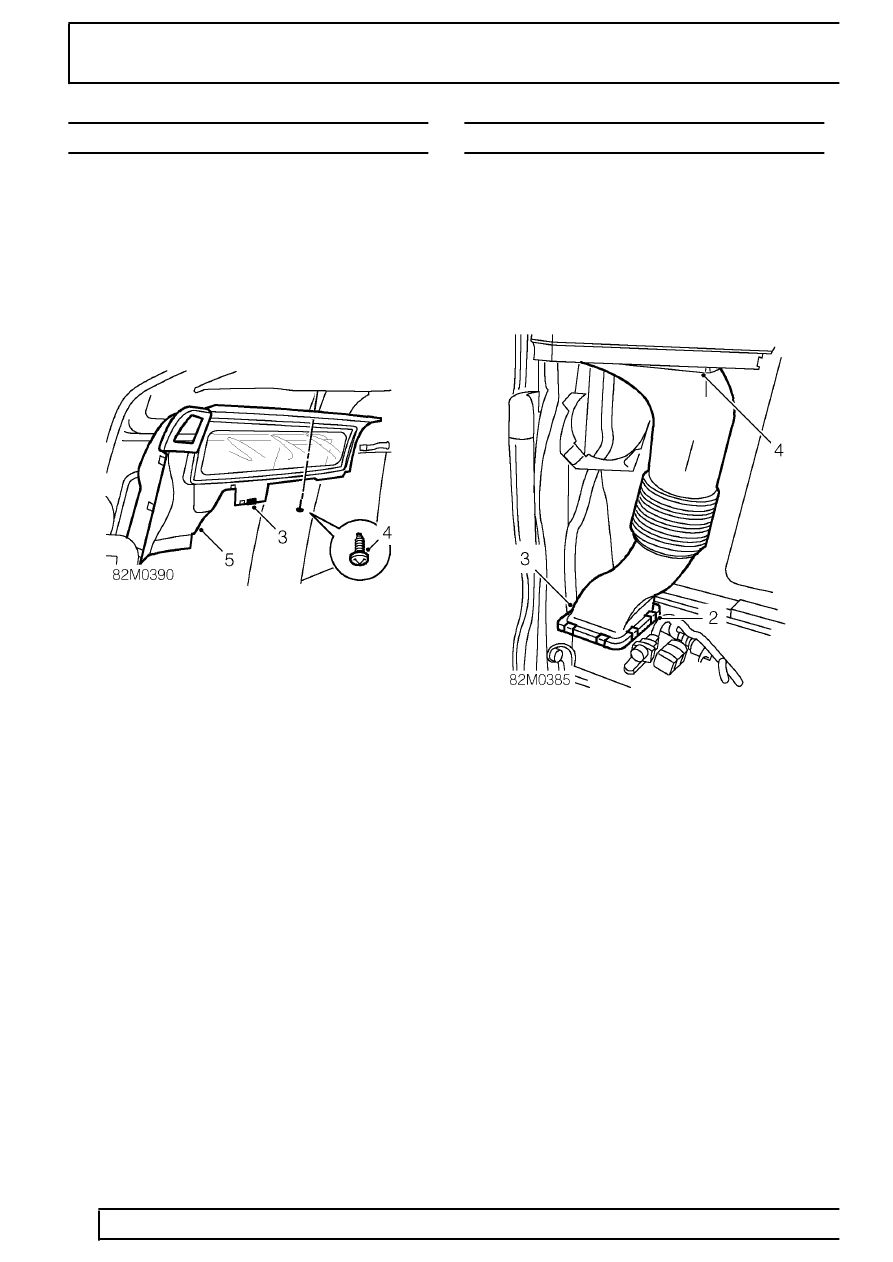

3. Remove clip securing alpine light duct to body

flange.

4. Remove screw securing alpine light duct.
5. Manoeuvre alpine light duct from headlining and

’D’ post finishers and remove duct.

Refit

6. Position alpine duct and manoeuvre into

position.

7. Fit and tighten screw securing alpine duct to

body.

8. Fit clip securing alpine duct to body flange.
9. Fit rear door upper trim panel.

See CHASSIS

AND BODY, Repair, rear door upper trim
panel - with rear air conditioning fitted; Refit

10. Fit evaporator to alpine light duct.

See

evaporator to alpine light duct; Refit

EVAPORATOR TO ALPINE LIGHT DUCT

Service repair no - 82.26.22

Remove

1. Remove rear compartment lower trim panel.

See CHASSIS AND BODY, Repair, rear
compartment lower trim panel - lh - with rear
air conditioning fitted

2. Remove 4 clips securing duct to evaporator.
3. Release duct from evaporator.
4. Remove duct from alpine light.

Refit

5. Fit duct to alpine light.
6. Position duct to evaporator ensuring rear of duct

flange is positioned beneath body panel flange.

7. Fit clips securing duct to evaporator.
8. Fit rear compartment lower trim panel.

See

CHASSIS AND BODY, Repair, rear
compartment lower trim panel - lh - with rear
air conditioning fitted; Refit
