EVAPORATOR AND EXPANSION VALVE (page 2 of 2)

82

AIR CONDITIONING

10

REPAIR

2. Disconnect 2 Lucar connectors from thermostat.
3. Position wiring aside.
4. Remove 2 screws securing heater pipe bracket

and position pipes aside.

5. Remove 10 clips retaining upper and lower

casings.

6. Remove 5 screws retaining upper casing.
7. Remove lower casing and evaporator.

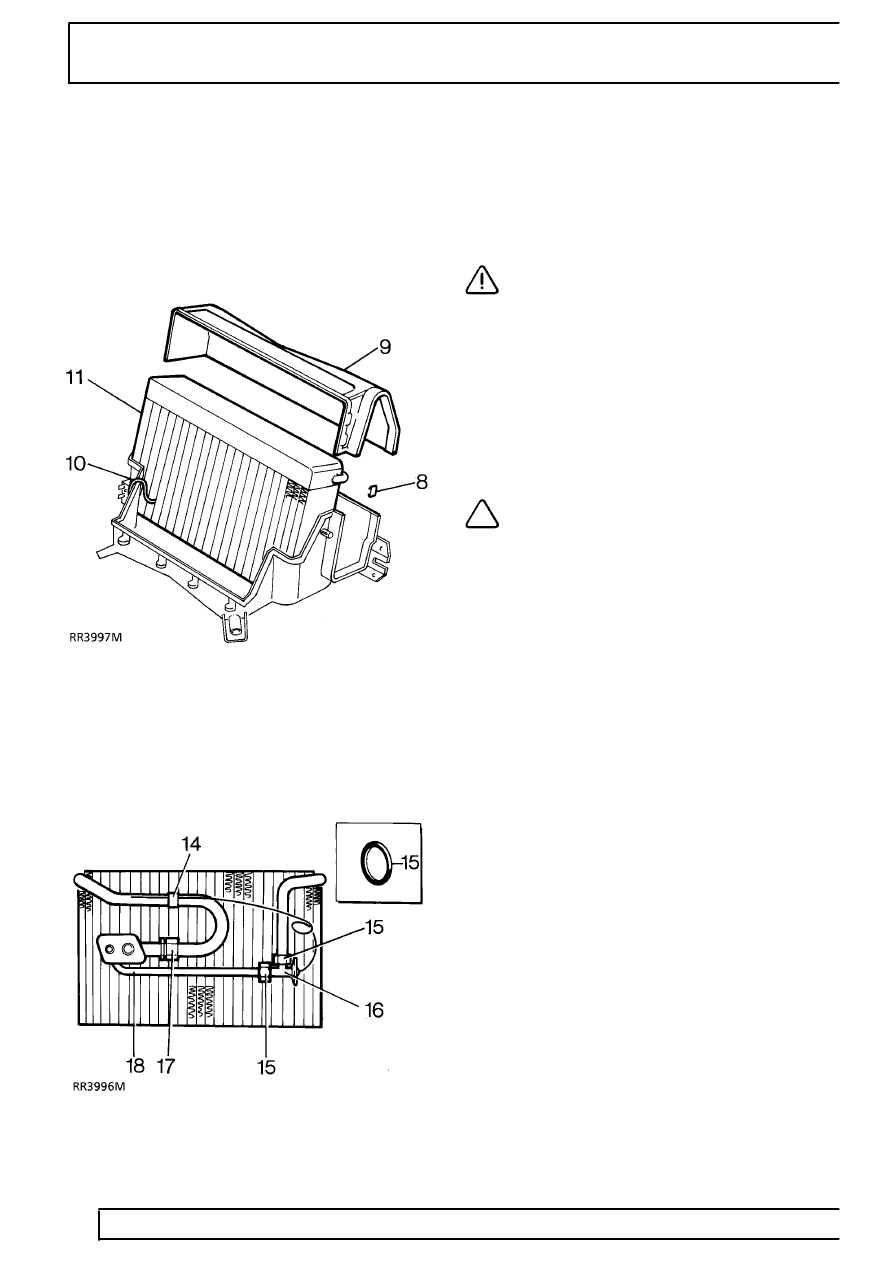

8. Remove 4 clips securing evaporator top cover.
9. Remove evaporator top cover.

10. Remove thermostat sensor from evaporator

matrix.

11. Remove evaporator assembly from lower casing.
12. Remove bulkhead seal from case.

Expansion valve

13. Remove insulation from evaporator and

expansion valve connections.

14. Remove expansion valve sensor retaining clip.
15. Unscrew 2 pipe unions. Discard ’O’ ring seals.

CAUTION: Use a second wrench to
support pipe adapters and plug
connections.

16. Remove expansion valve.
17. Unscrew pipe union. Discard ’O’ ring seal.
18. Remove evaporator pipe.

Refit

19. Reverse removal procedure. Use new ’O’ rings,

insulation and bulkhead seal.

NOTE: Use refrigerant oil on all ’O’ rings
and mating surfaces. Tighten connection
See Specifications, torque, Torque Values

20. Wrap all exposed metal at hose connections with

prestite tape.

21. Evacuate and recharge system.

See

Adjustment, Refrigerant Recovery Recycling
Recharging

22. Leak test any disturbed joints.

See Adjustment,

Leak Test System

23. Perform a functional check.
24. Disconnect service unit.
