HEATING AND VENTILATION UNIT (80 - HEATING AND VENTILATION)

HEATING AND VENTILATION

1

DESCRIPTION AND OPERATION

HEATING AND VENTILATION UNIT

The heating and ventilation and blower units are
standard on all models. Air conditioning system is an
optional module, which when fitted provides fully
integrated climate control for the vehicle interior.

The heating and ventilation unit controls the air
distribution and heating to the vehicle interior. The
blower unit controls the volume of air supplied, while
the air conditioning module (when fitted) provides
refrigerated and dehumidified air.

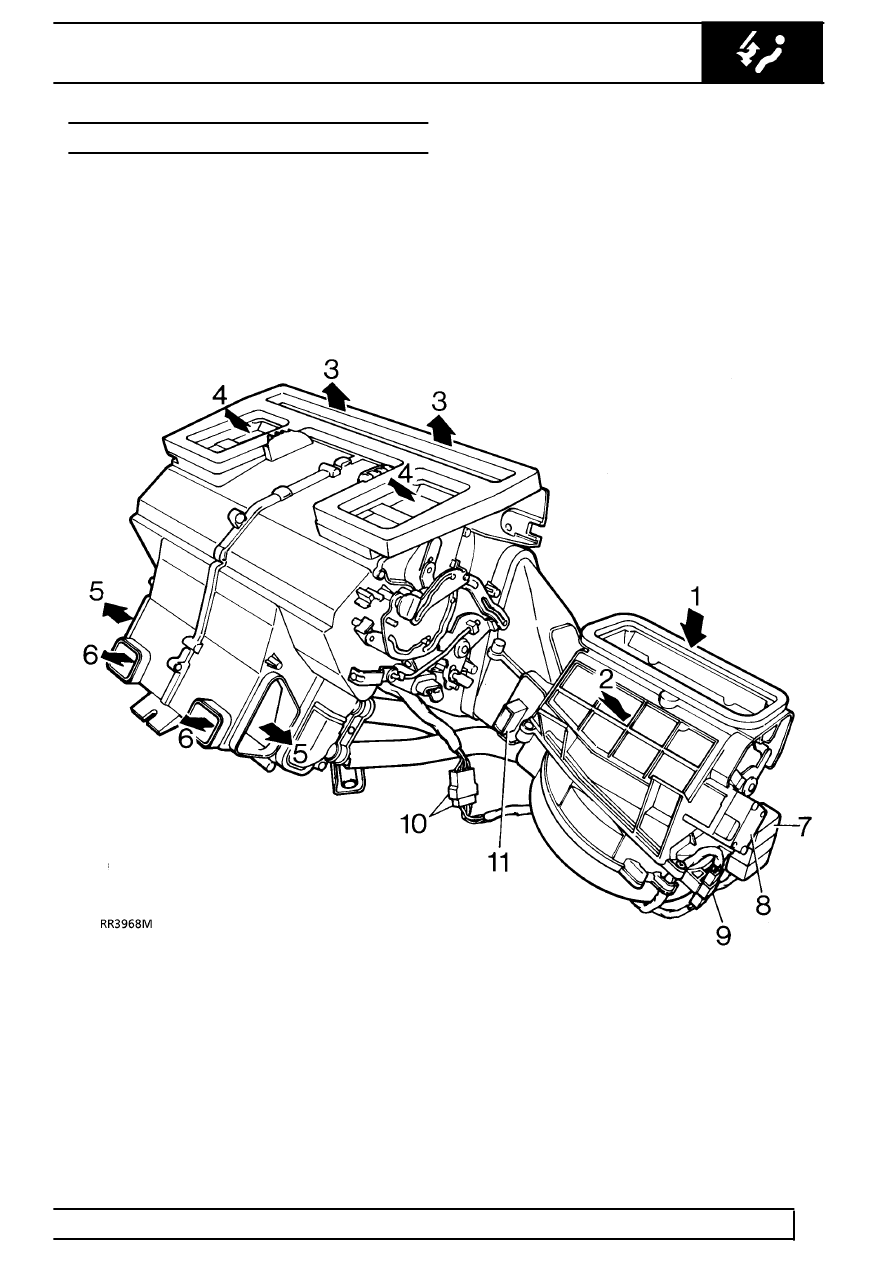

1. Fresh air inlet
2. Recirculation air inlet
3. Air outlets screen de-mist
4. Air outlet face level vents
5. Air outlets front footwells
6. Air outlets to rear footwells

7. Fresh/recirculation air flap servo
8. Blower motor relay
9. Multiplug connector to main harness

10. Multiplug connector, blower to heater unit
11. Resistor unit - blower speed.
