INLET - EXHAUST CAMSHAFT REAR OIL PLUG

Mpi

3

REPAIR

For torque values.

See Specifications, torque,

Torque Values

3. Fit timing belt upper backplate and tighten bolts

to the correct torque.

4. Fit camshaft gears noting the ’IN’ and

’EXHAUST’ identifying marks.

5. Fit, but do not tighten, camshaft gear centre

bolts.

6. Ensure timing marks are aligned.
7. Fit camshaft locking tool LRT-12-060.
8. Tighten camshaft gear bolts to the correct

torque.

9. Fit timing belt.

See Camshaft Drive Belt

10. Adjust timing belt tension.
11. Remove tool LRT-12-058 from flywheel.
12. Fit timing belt centre cover and tighten bolts to

correct torque.

13. Fit timing belt upper cover and tighten bolts to

correct torque.

14. Fit drive belt.

See SECTION 10, Maintenance,

Under Bonnet [Hood] Maintenance

15. Reconnect battery negative lead.

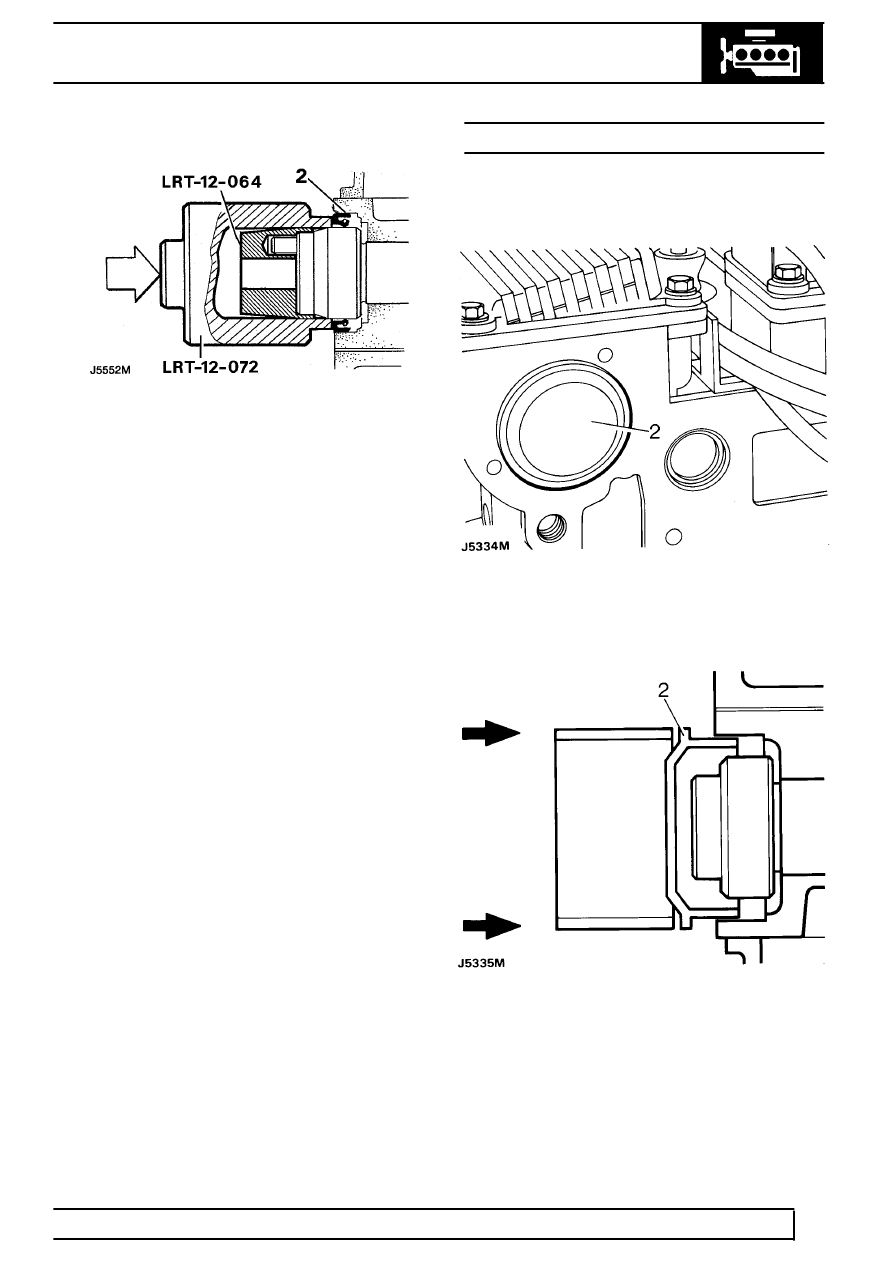

INLET - EXHAUST CAMSHAFT REAR OIL PLUG

Remove

1. Remove cylinder head.
2. Lever out, camshaft rear oil seal plug.

Refit

1. Clean plug housing.
2. Fit new plug applying force to outer edge only.

3. Refit cylinder head.
