CAMSHAFT FRONT OIL SEAL

Mpi

1

REPAIR

CAMSHAFT FRONT OIL SEAL

Service repair no - 12.13.07 - Exhaust
Service repair no - 12.13.09 - Inlet

Remove

1. Disconnect battery negative lead.
2. Remove drive belt.

See SECTION 10,

Maintenance, Under Bonnet [Hood]
Maintenance

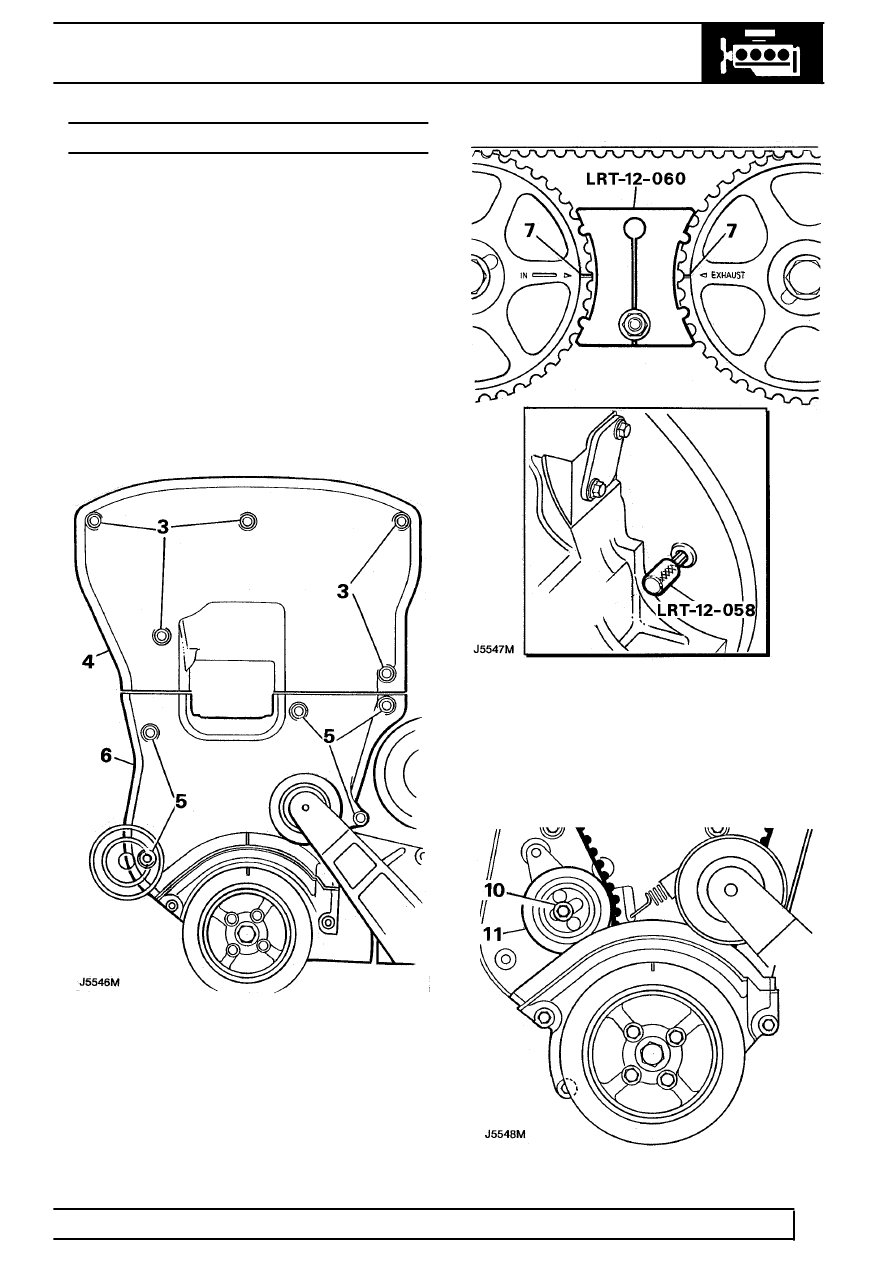

3. Remove 5 bolts, timing belt upper cover.
4. Remove timing belt upper cover.
5. Remove 5 bolts, timing belt centre cover.
6. Remove timing belt centre cover.

7. Rotate crankshaft to align camshaft gear timing

marks - 90

°

B.T.D.C.

8. Fit tool LRT-12-058 to lock flywheel.
9. Fit tool LRT-12-060 to lock camshaft gears.

10. Loosen camshaft belt tensioner bolt.
11. Move tensioner away from belt and tighten

tensioner bolt.

12. Remove belt from camshaft gears.
