CAMSHAFT FRONT OIL SEAL (page 2 of 2)

12

ENGINE

2

REPAIR

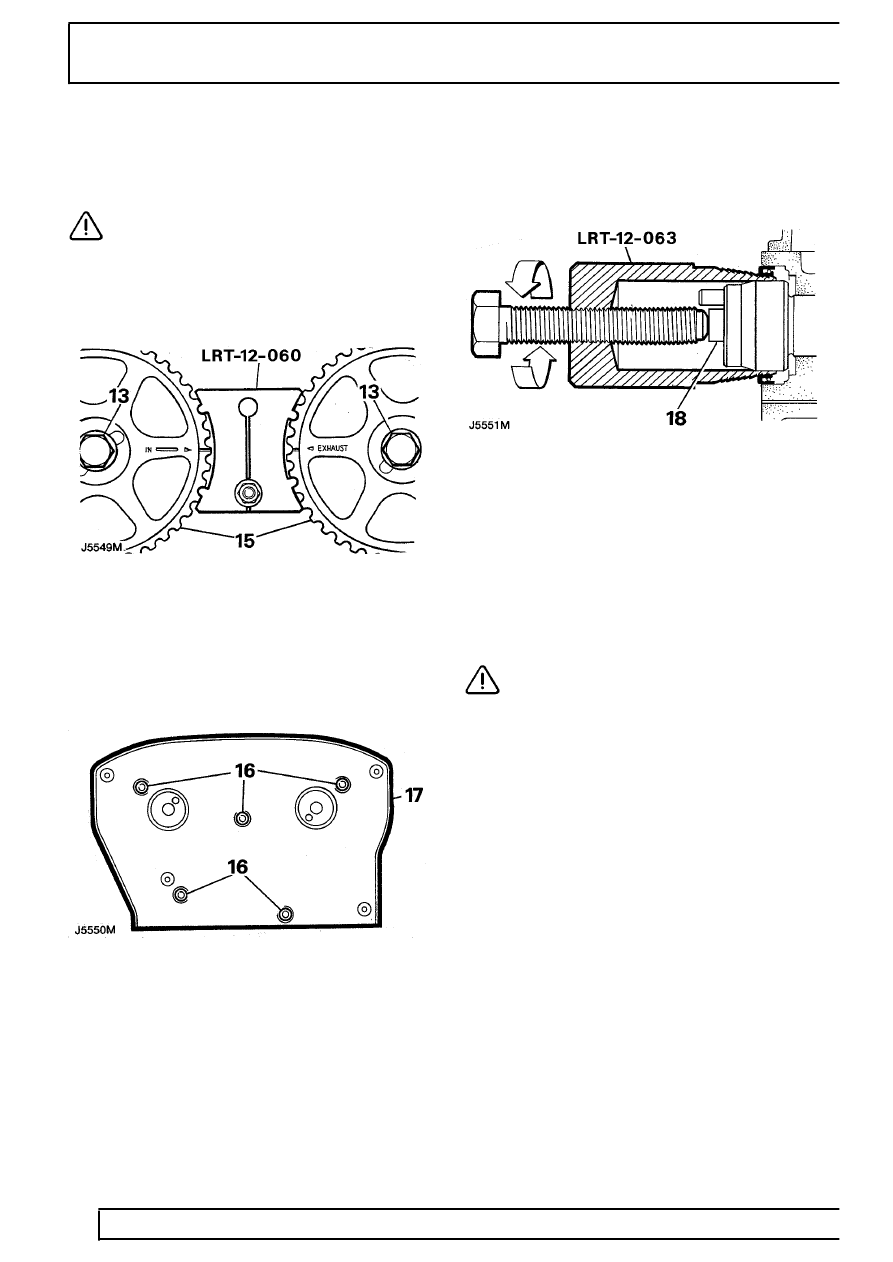

13. Remove 2 bolts securing camshaft gears to

camshafts.

14. Remove tool LRT-12-060.

CAUTION: Do not rotate camshafts.

15. Remove gears noting the ’IN’ and ’EXHAUST’

identifying marks.

16. Remove 5 bolts securing timing belt upper

backplate.

17. Remove belt upper backplate.

18. Remove seals using tool LRT-12-063 fit

thrustpad as shown.

Refit

1. Clean sealing area of cylinder head and

camshaft, ensure all traces of rubber are
removed - do not scrape.

2. Using tool LRT-12-064 and LRT-12-072 fit new

camshaft oil seals.

CAUTION: Ensure sealing lip of seal is not
distorted.
