CRANKSHAFT FRONT OIL SEAL

12

ENGINE

4

REPAIR

CRANKSHAFT FRONT OIL SEAL

Service repair no - 12.21.14

Remove

1. Remove timing belt.

See Camshaft Drive Belt

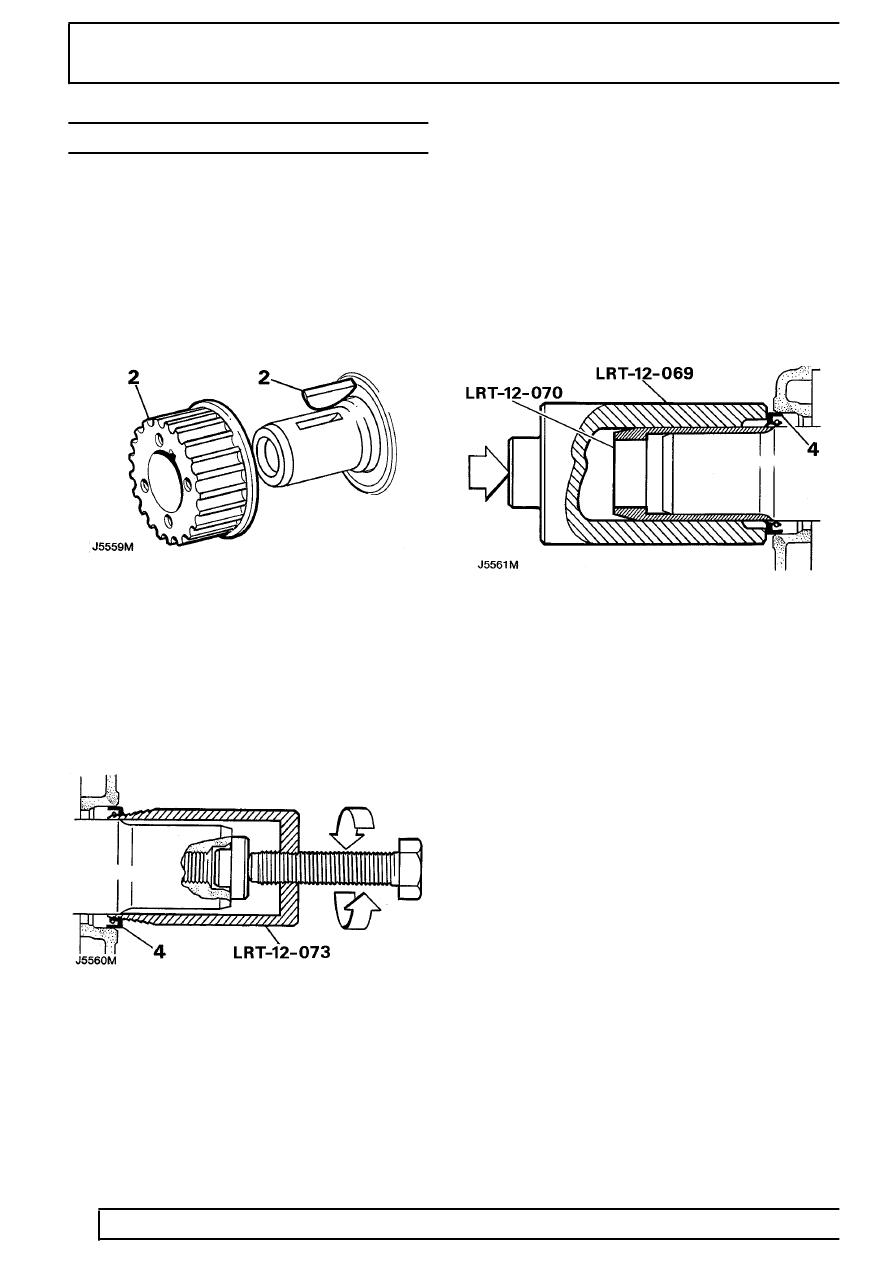

2. Slide timing gear off crankshaft and remove

drive key.

3. Ensure bore of tool is burr free, fit and tighten

tool LRT-12-073 into crankshaft front oil seal.

4. Using thrustpad, tighten centre screw of tool to

remove oil seal.

5. Remove thrust button from crankshaft.

Refit

1. Use lint free cloth and thoroughly clean seal

recess and running surface on crankshaft. Clean
crankshaft gear and pulley.

2. Lubricate oil seal sealing surfaces with engine

oil.

3. Fit tool LRT-12-070 onto crankshaft.
4. Position new oil seal on crankshaft, drift into

place using LRT-12-069 and remove protector.

5. Fit drive key to crankshaft and slide timing gear

onto crankshaft.

6. Fit and tension timing belt.

See Camshaft

Drive Belt
